分享一下我自己摸索出来的Imperator:Rome Heightmap如何制作

Important

rgb值 37 37 37是海平面，高于它的的陆地，低于它的是海洋

准备

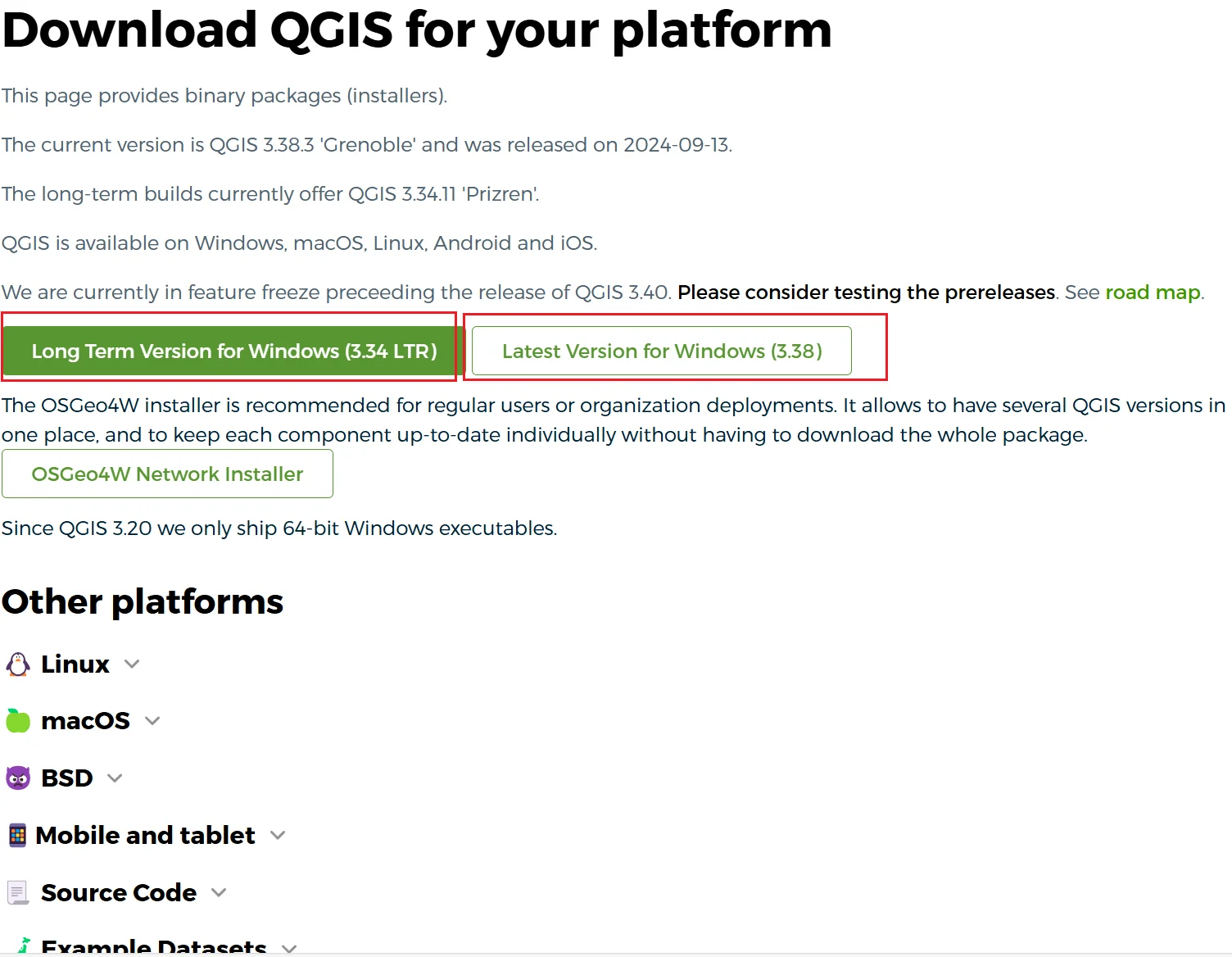

QGIS两个版本随便下

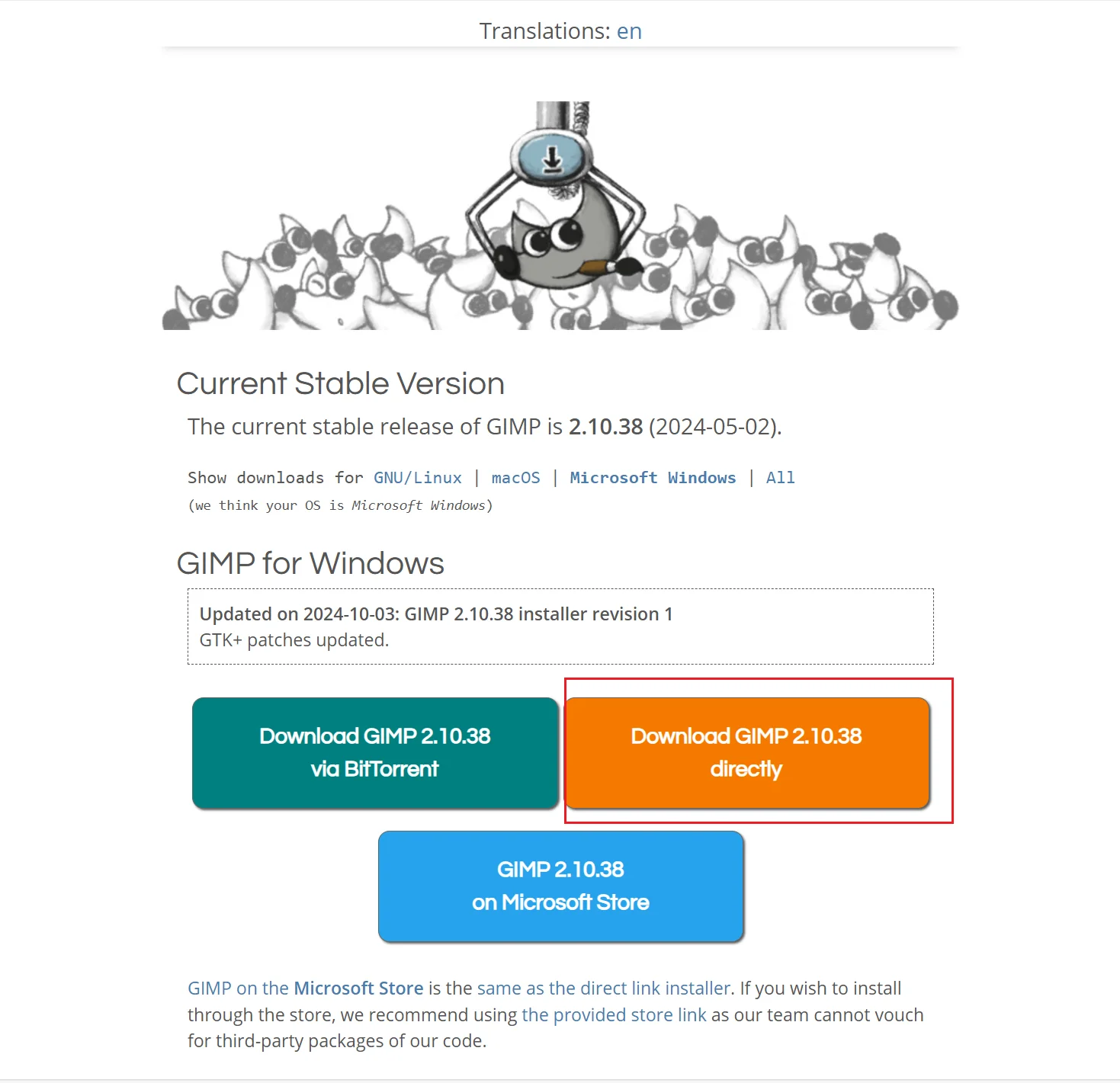

GIMP点击黄色图标下载

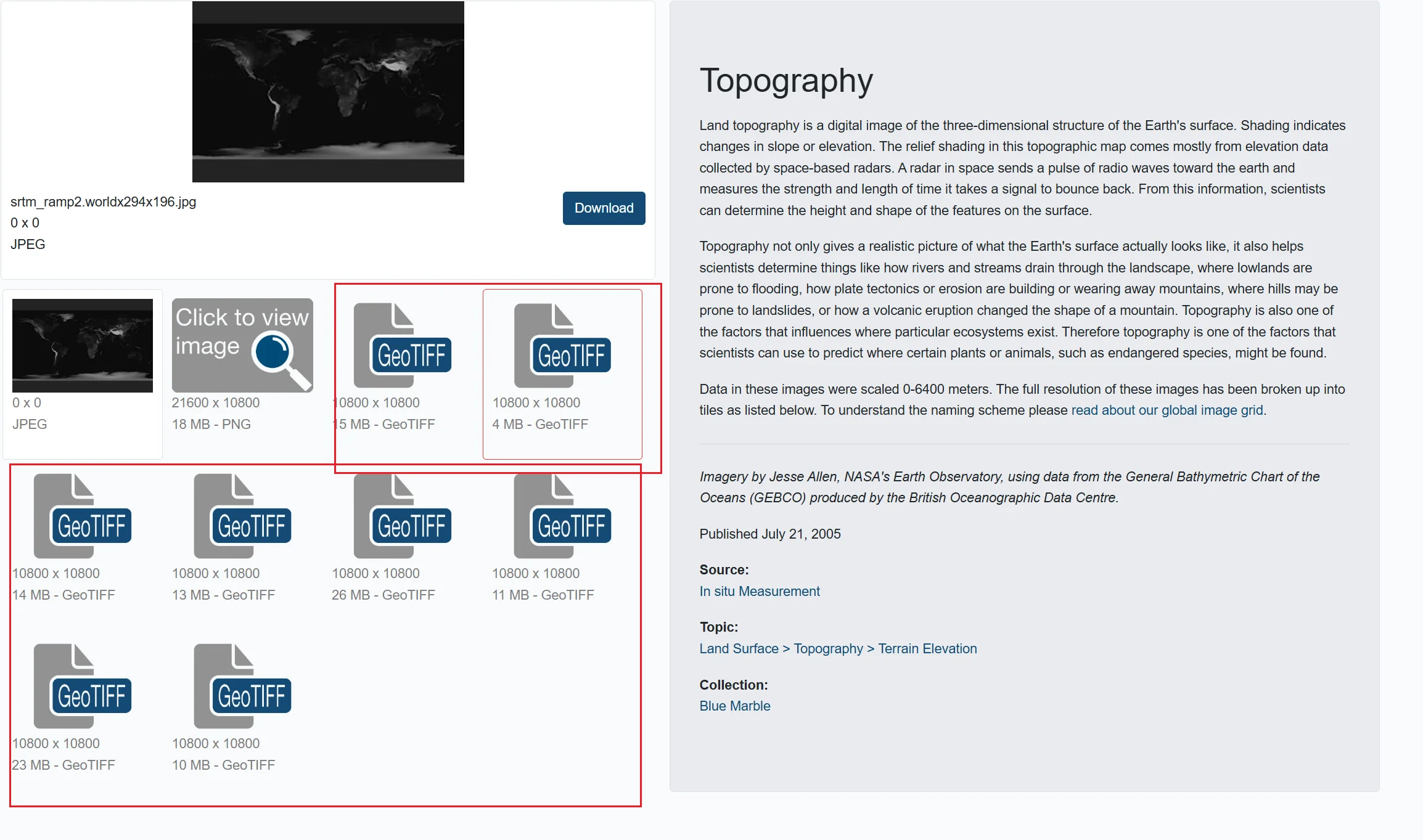

NASA Heightmap下载所有GeoTIFF文件

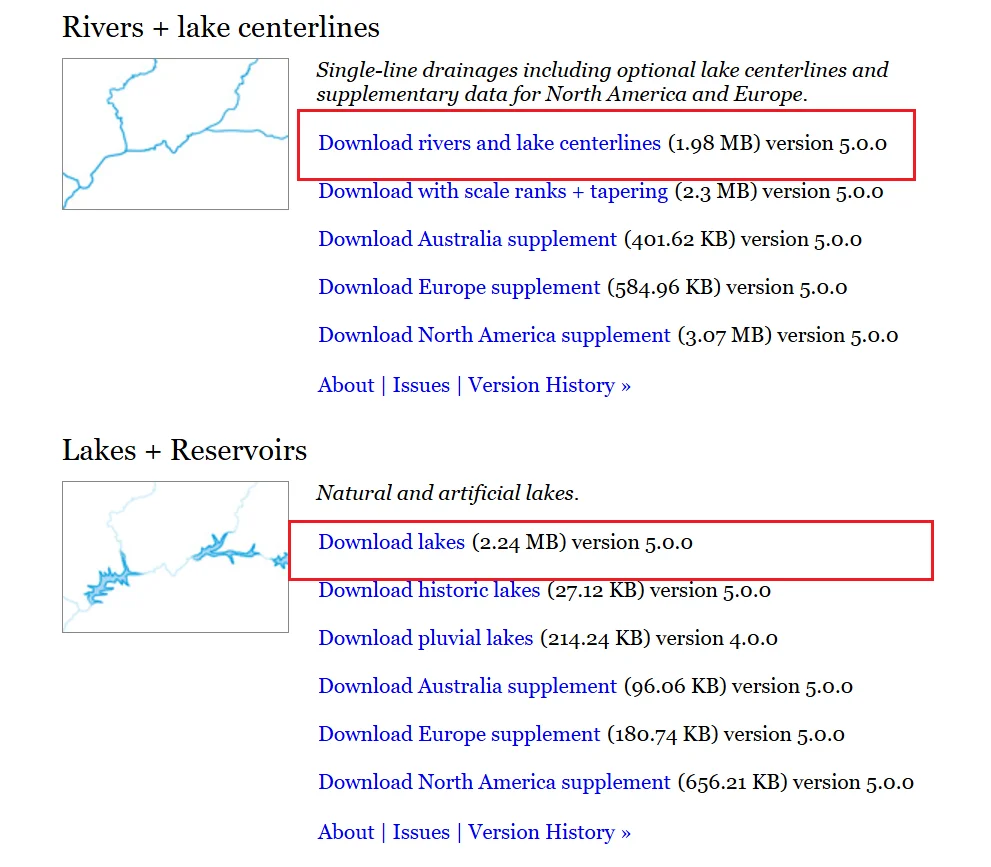

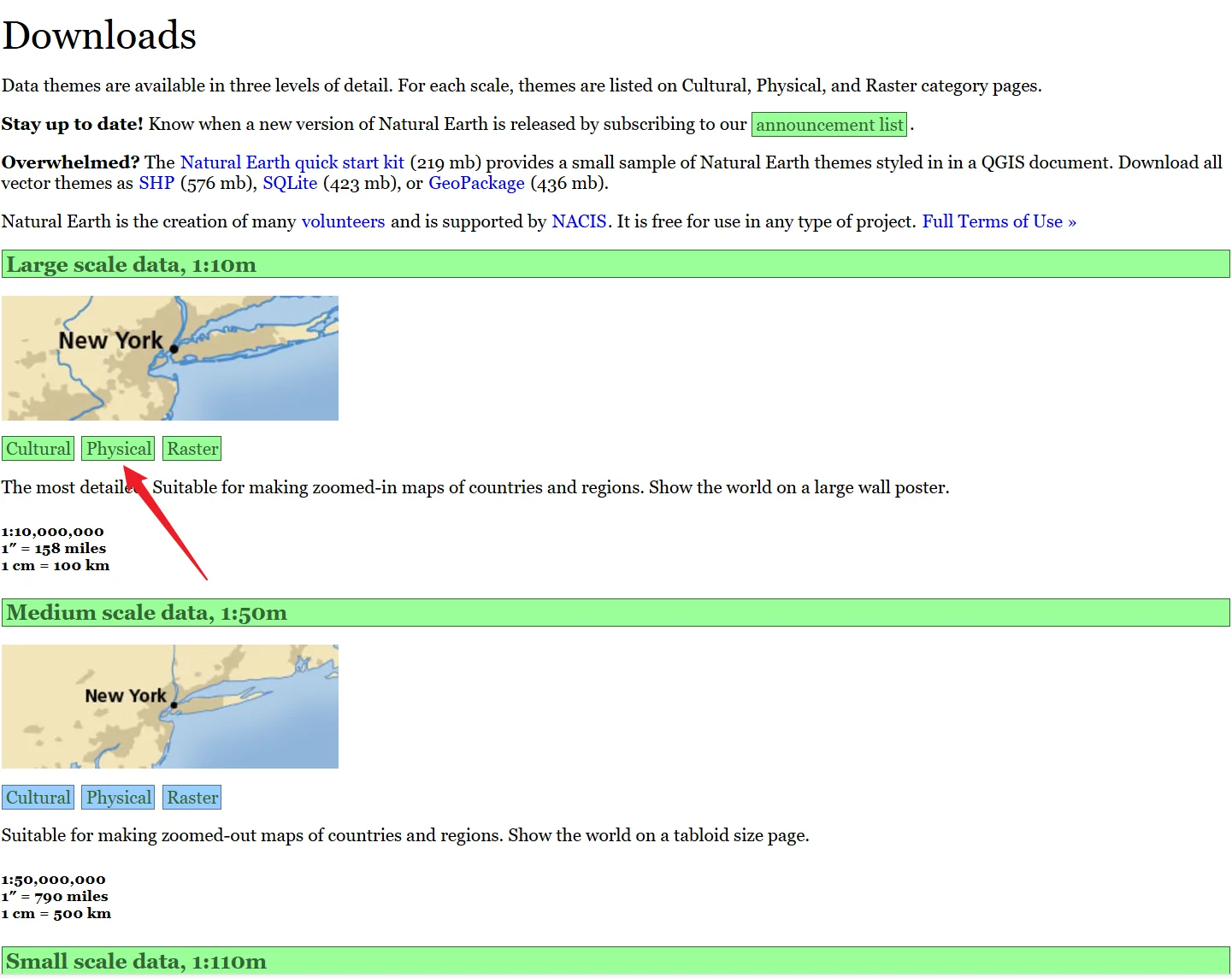

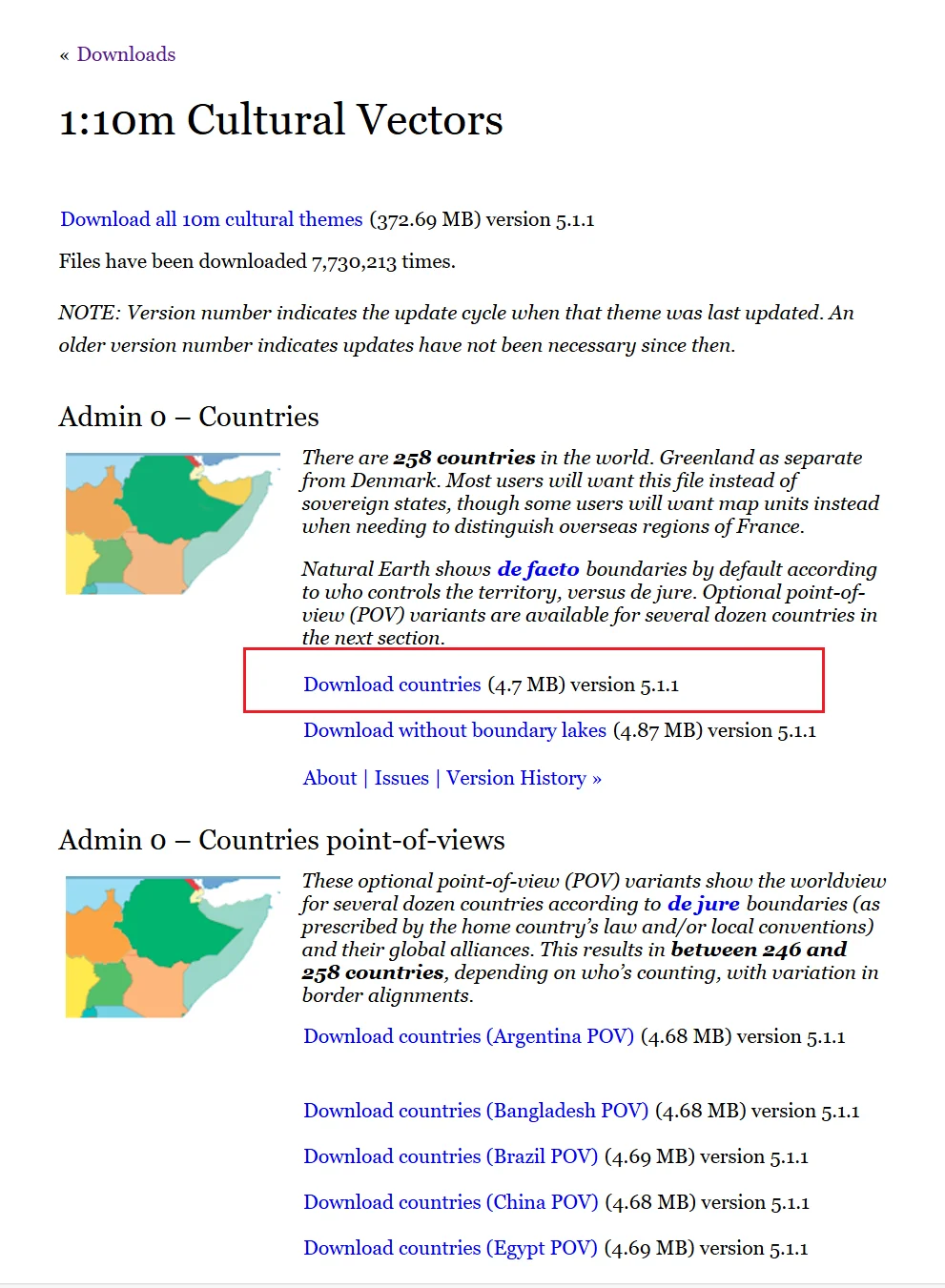

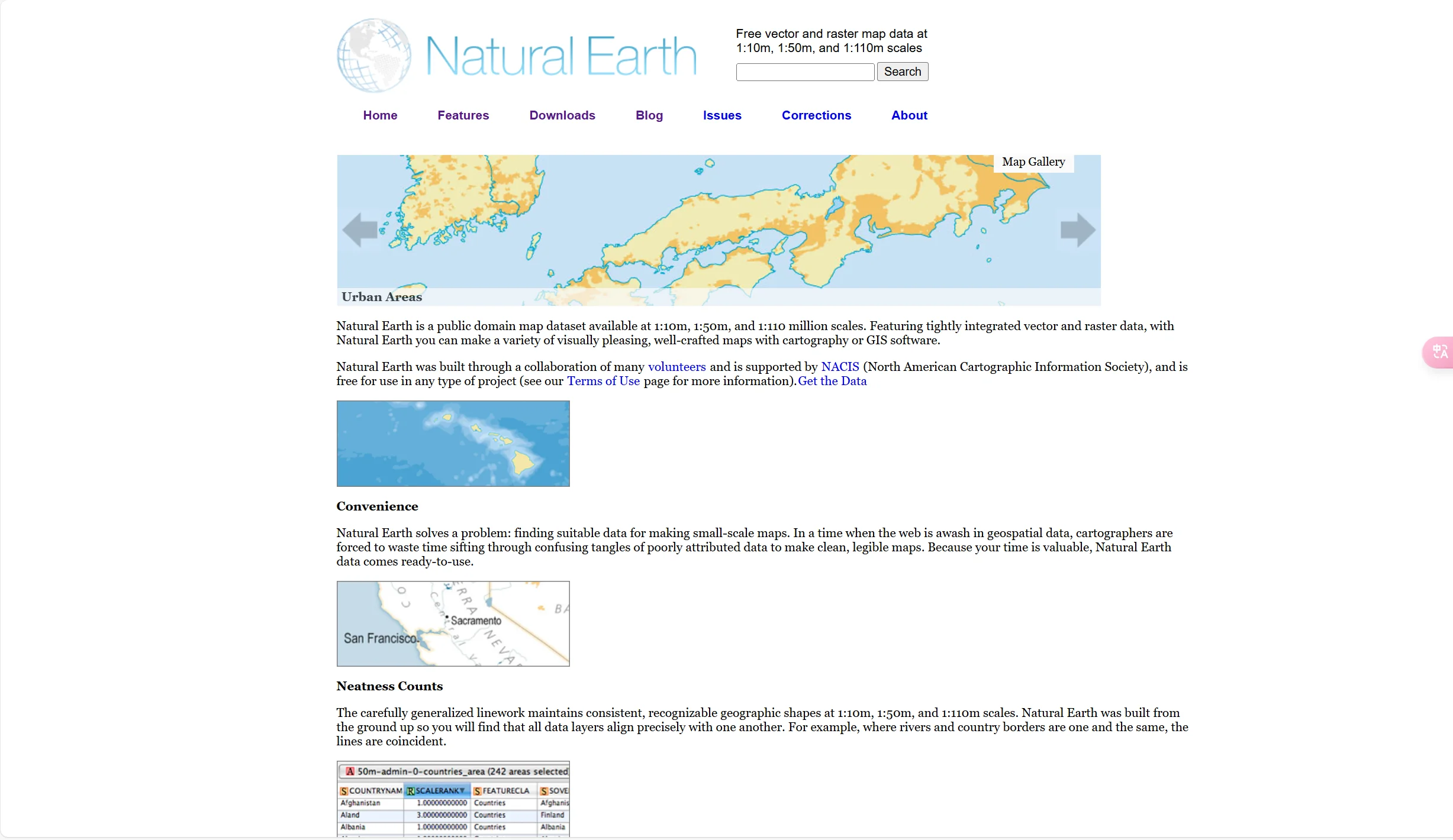

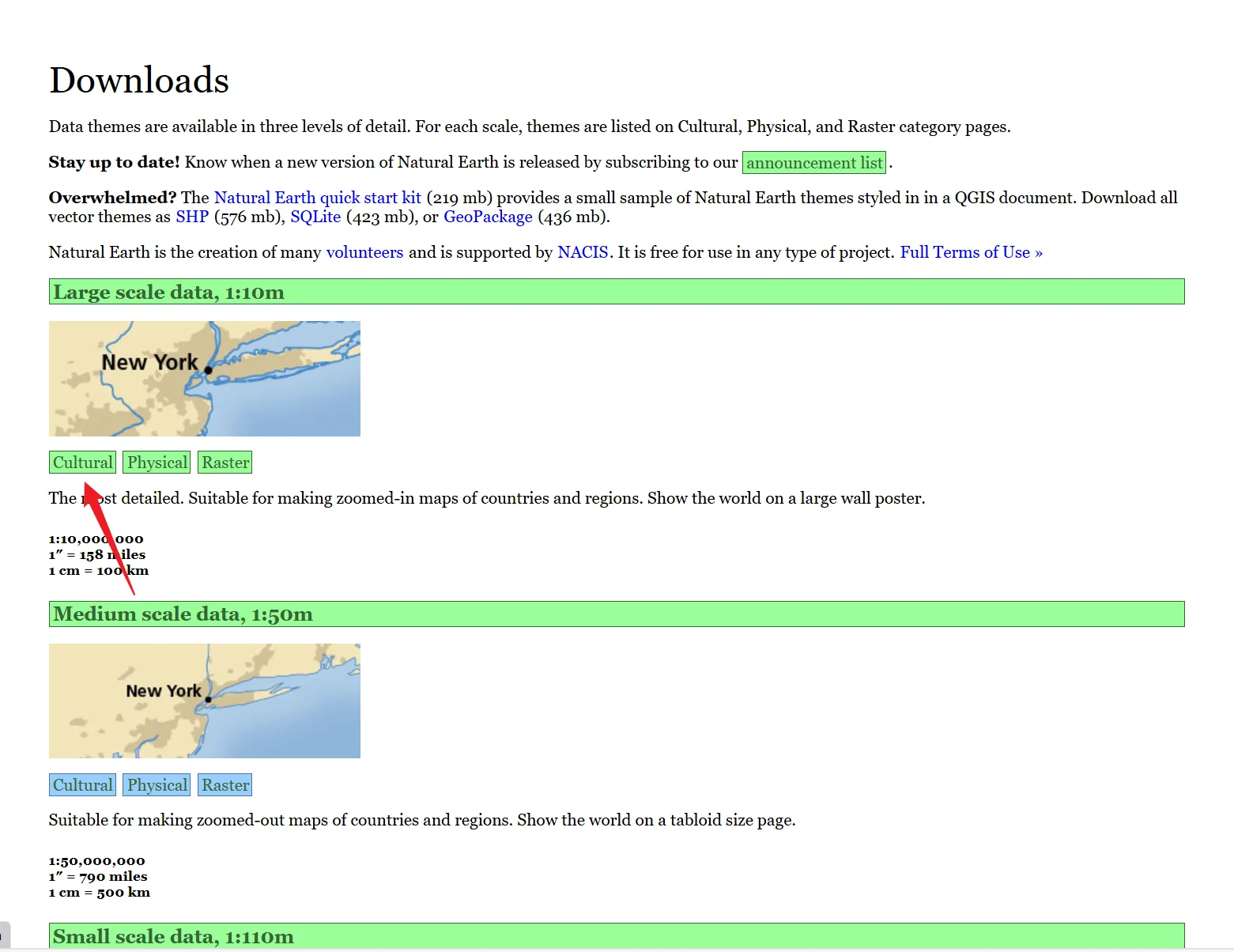

Natural Earth点击 Downloads 下载矢量文件点击 Physical 找到 rivers&lakes 下载退回去找到 cultrual 下载下载 countries

开始

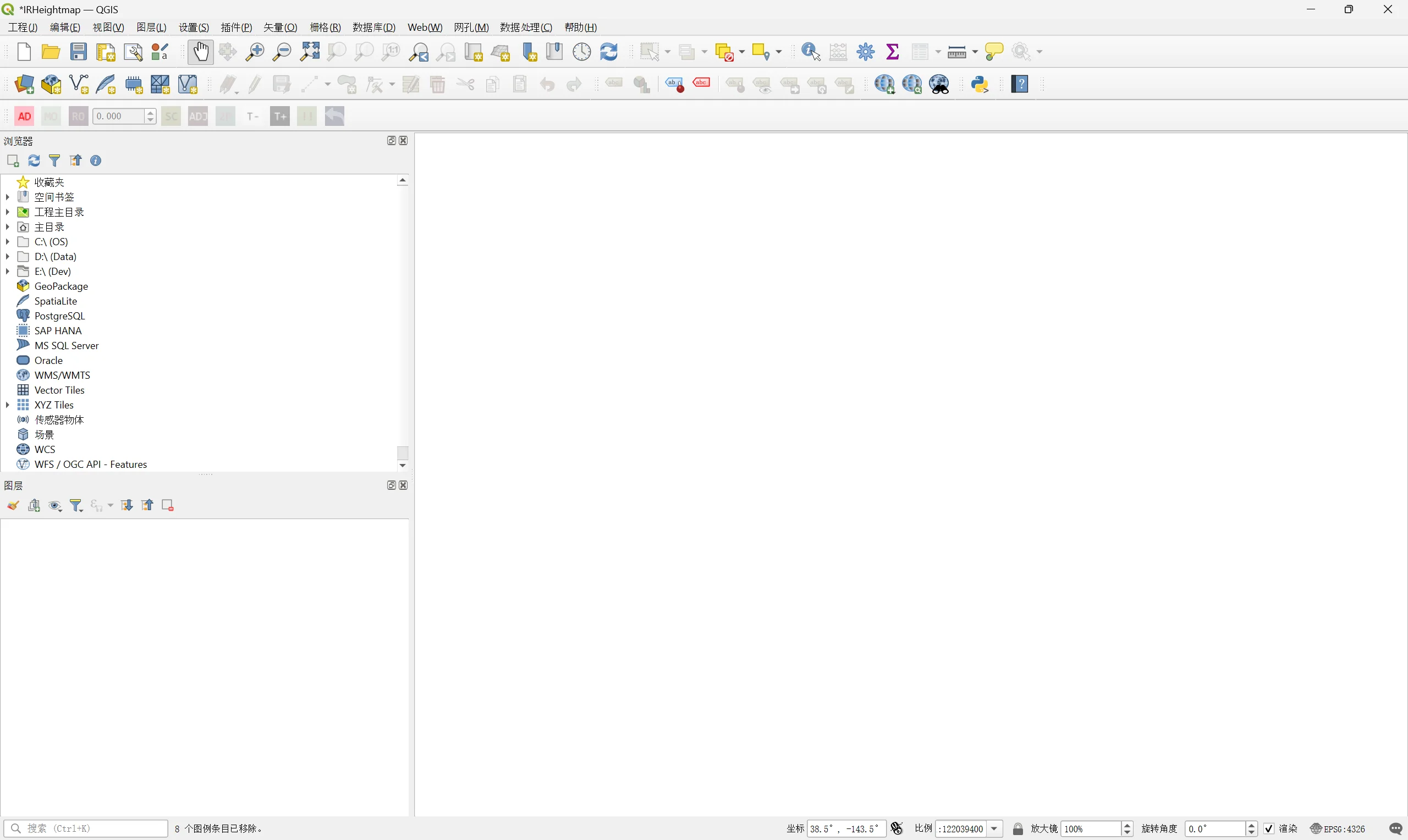

打开 QGIS

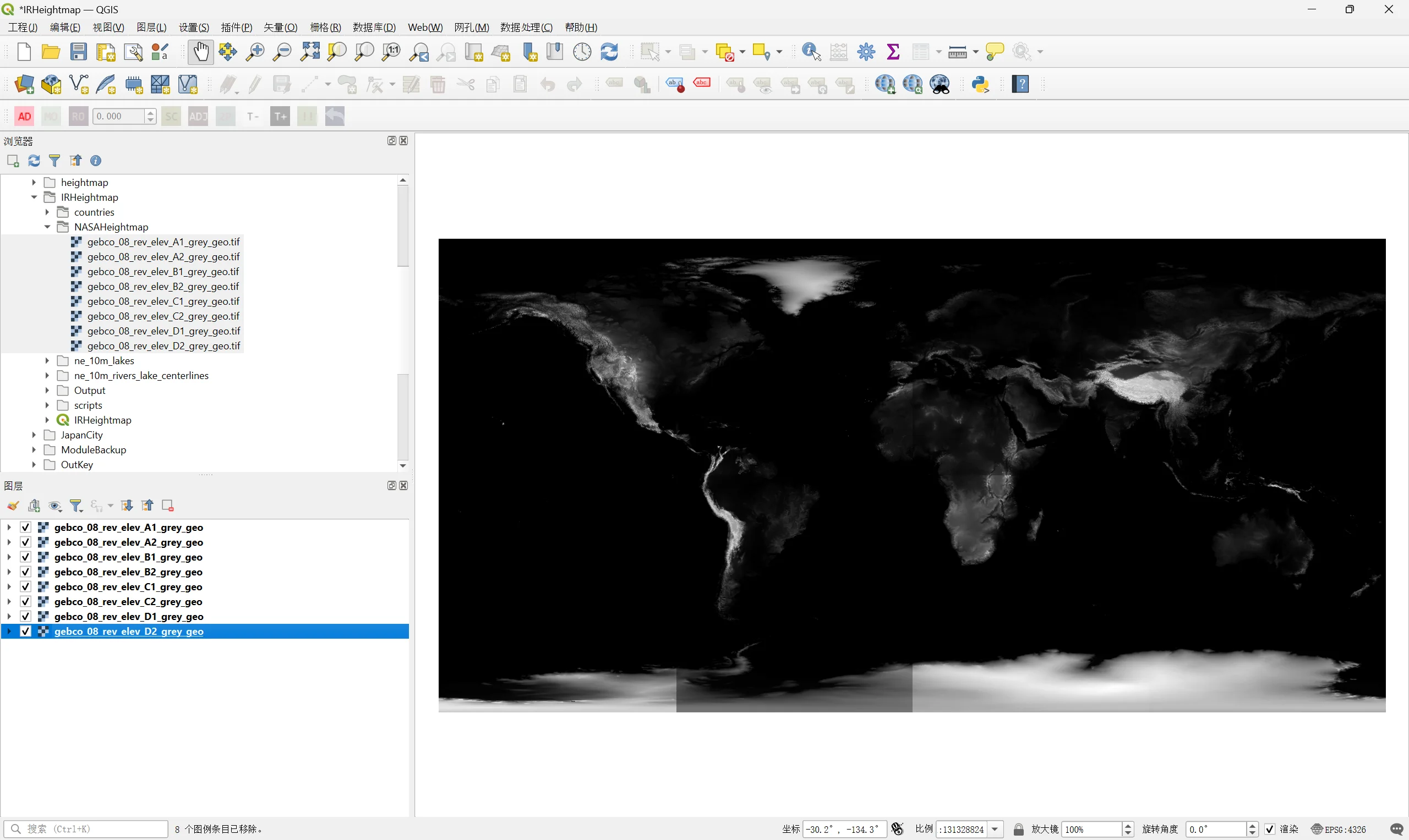

可以看到左边有计算机的盘符，找到下载的 NASA Hheightmap 文件，拖到下面的空白处

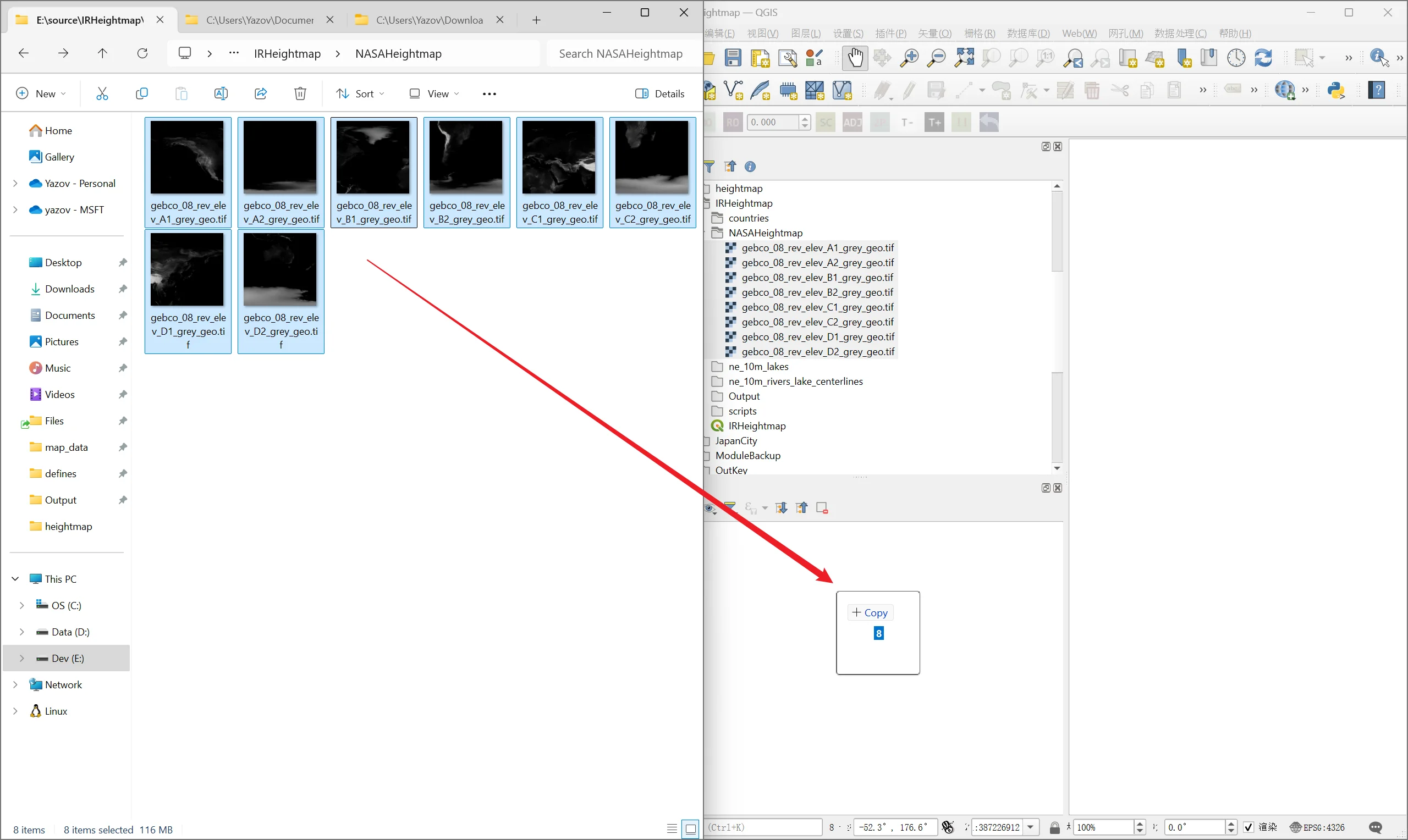

当然，你也可以在文件夹里就拖拽到QGIS

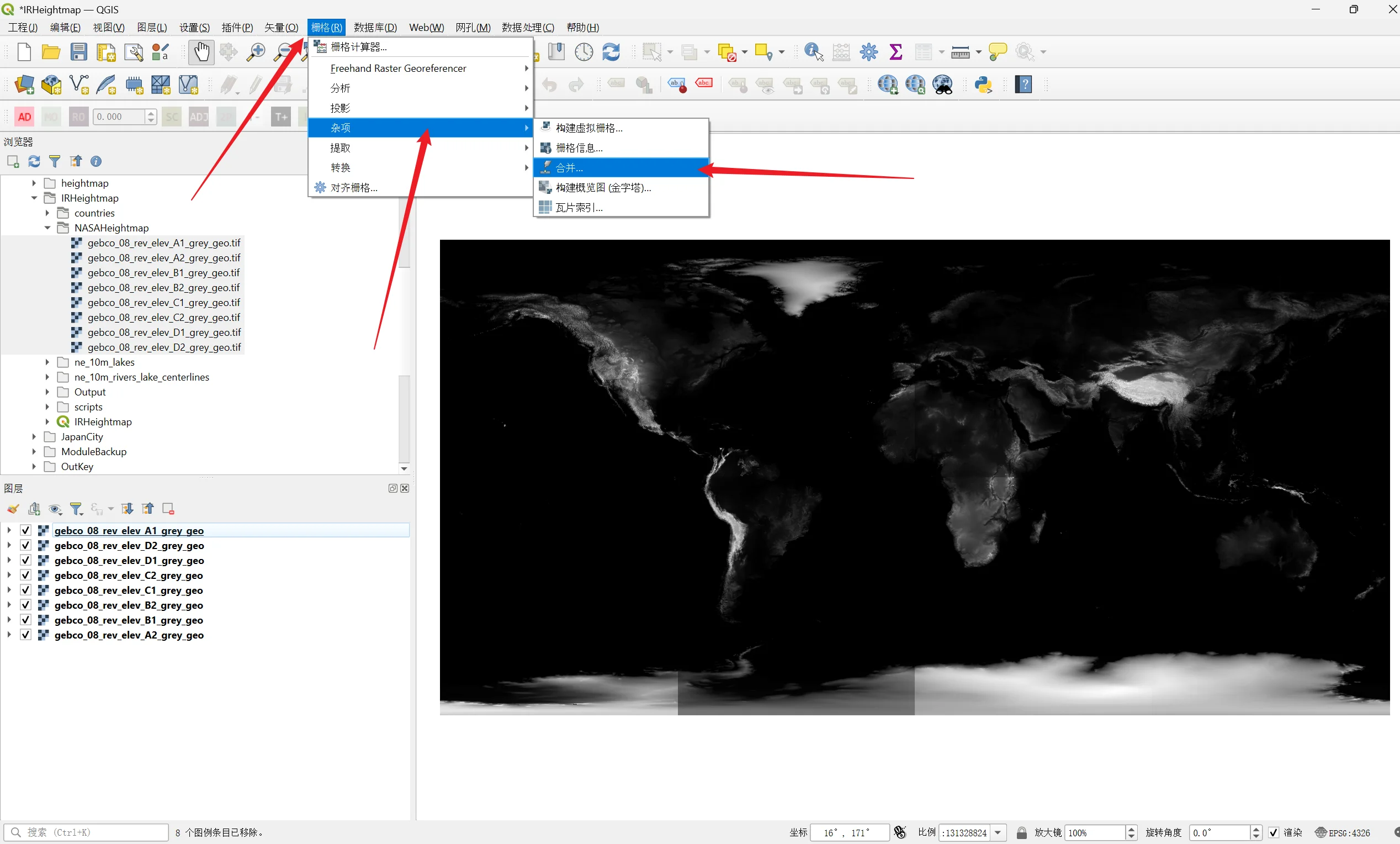

点击 栅格—>杂项—>合并

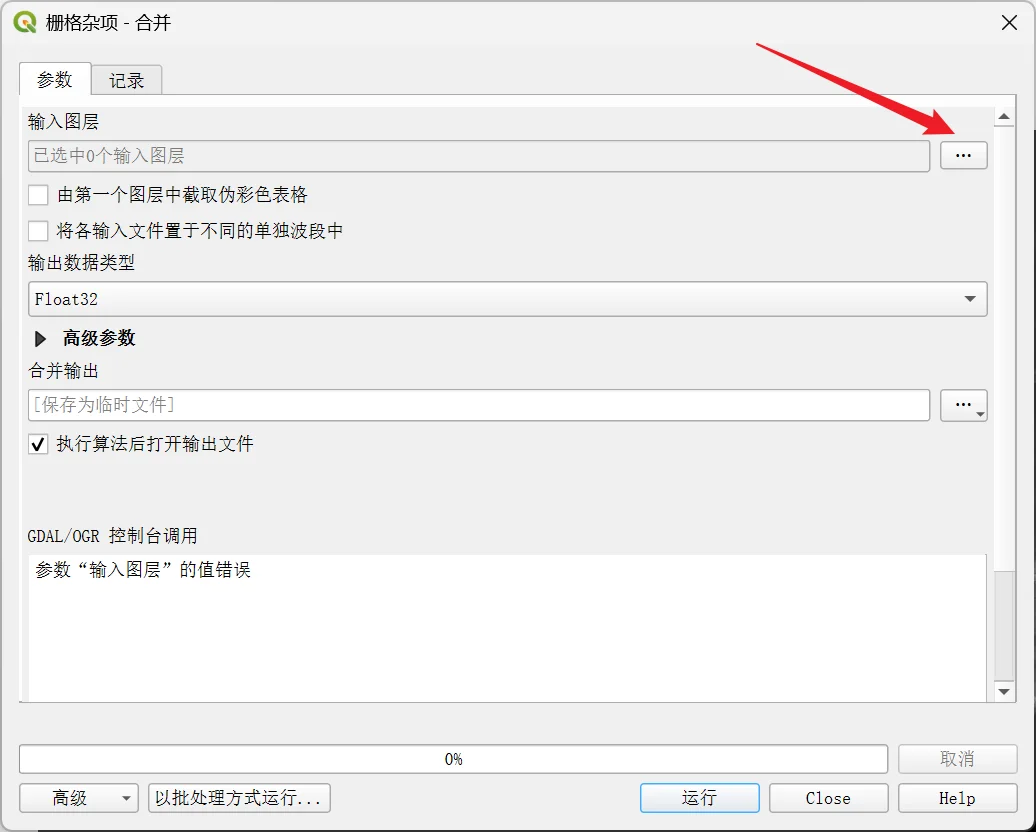

点击输入图层右边的选项

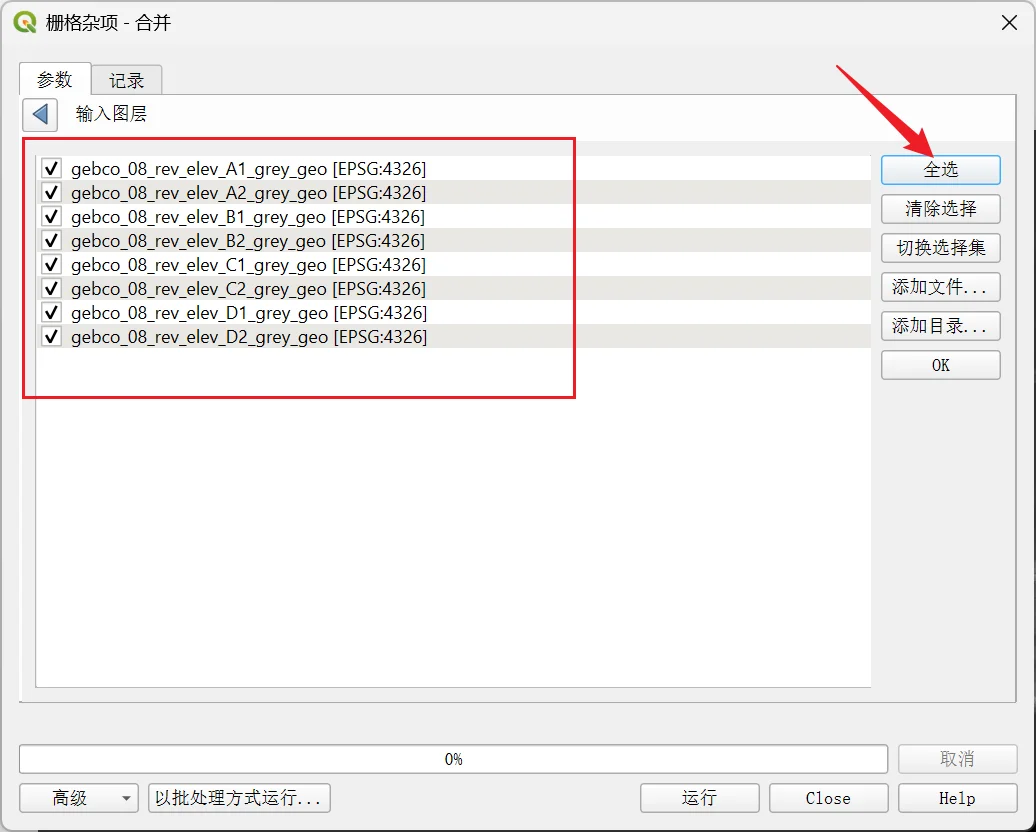

点击全选

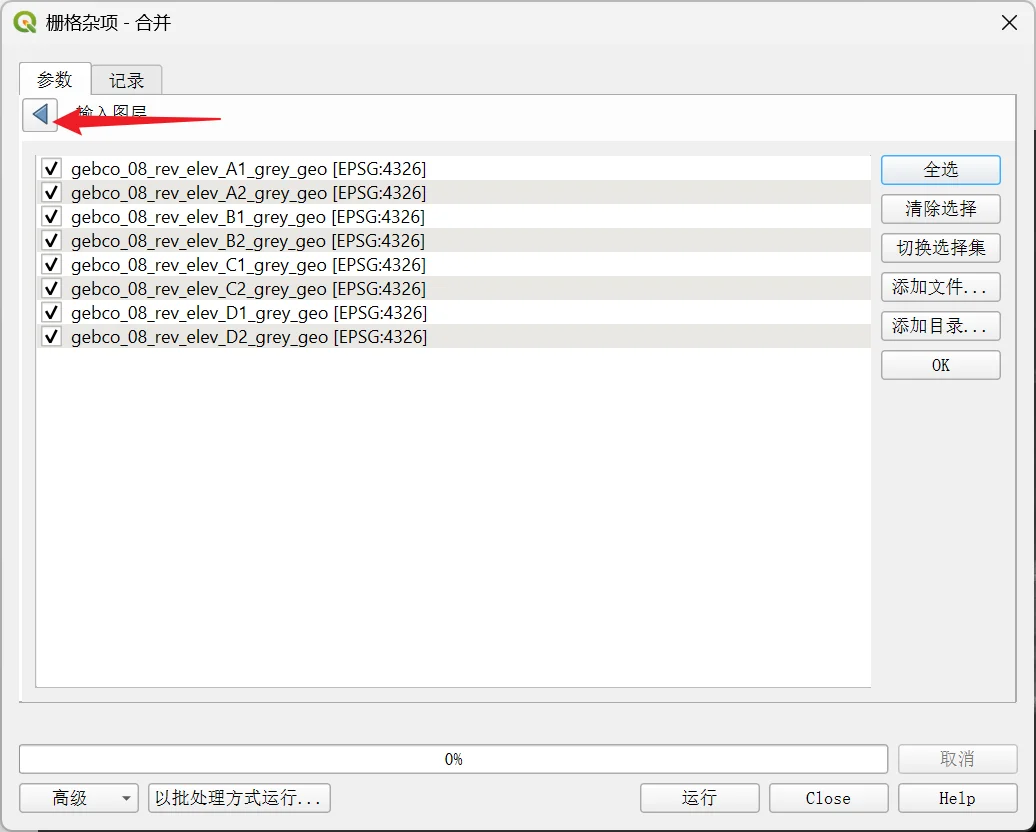

点击箭头返回

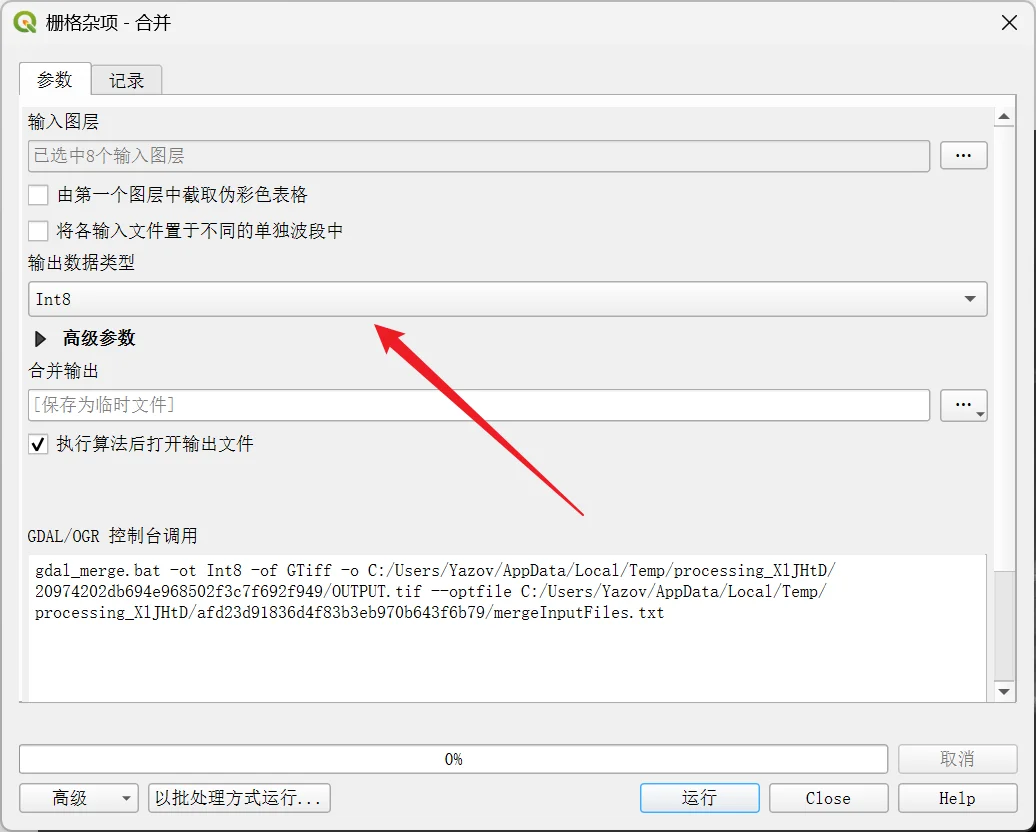

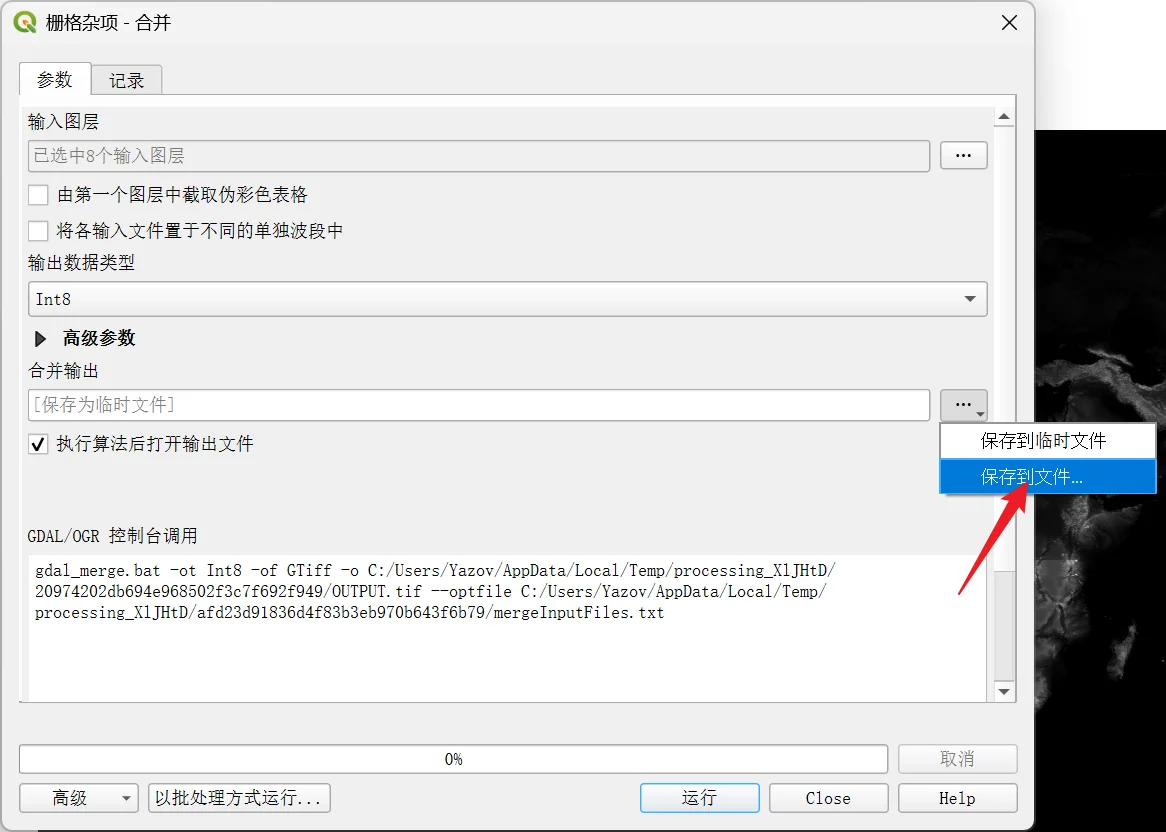

输出数据类型选择 int8

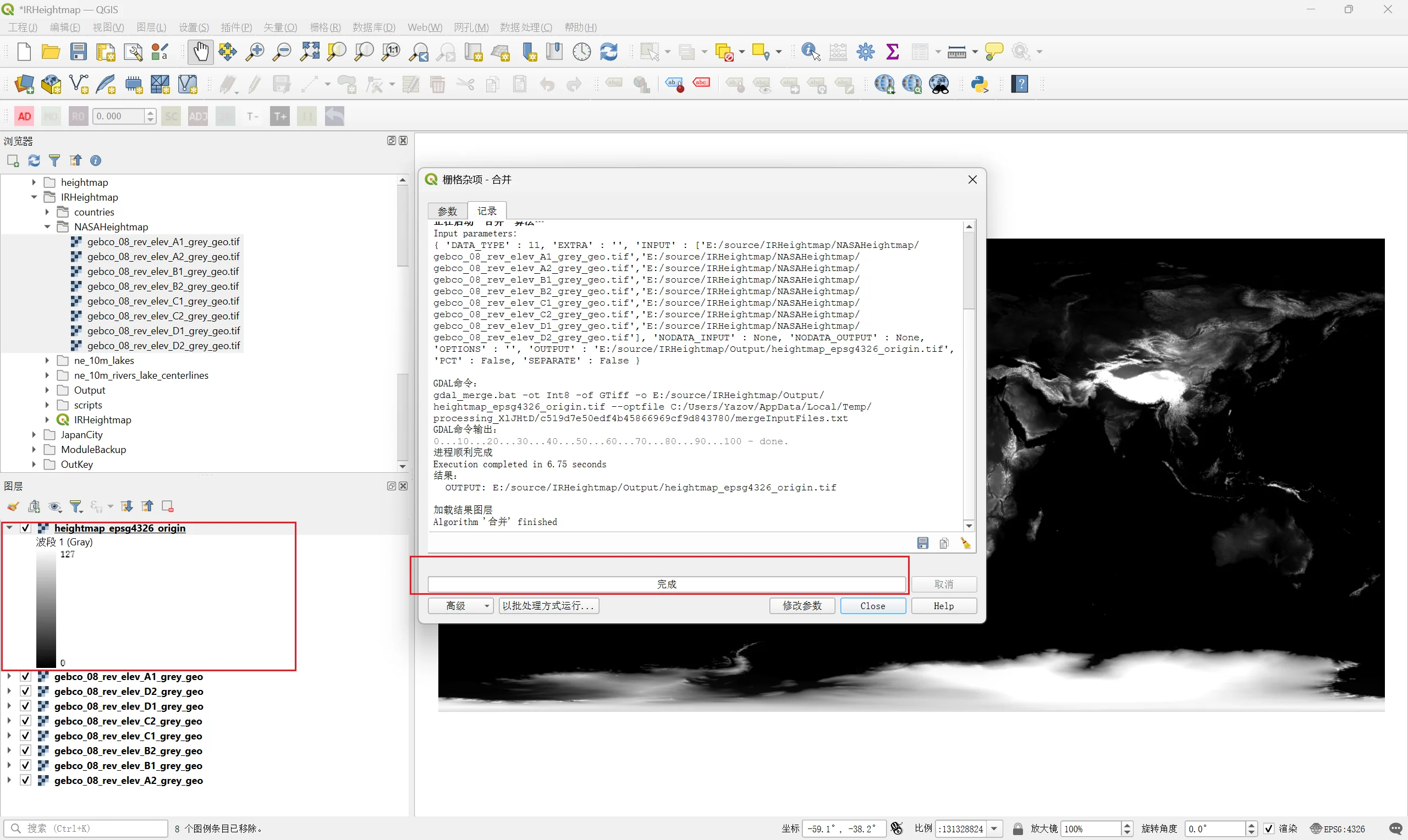

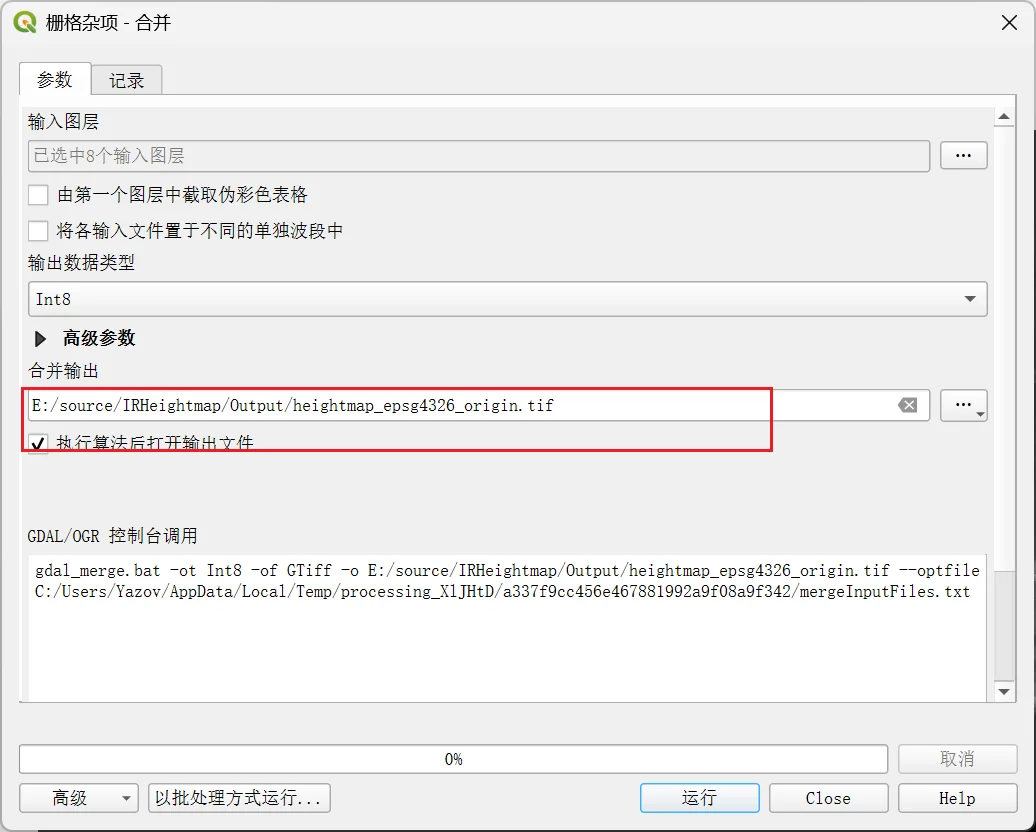

合并输出选择保存到文件，选择一个地方保存，文件名字随意，然后点击运行

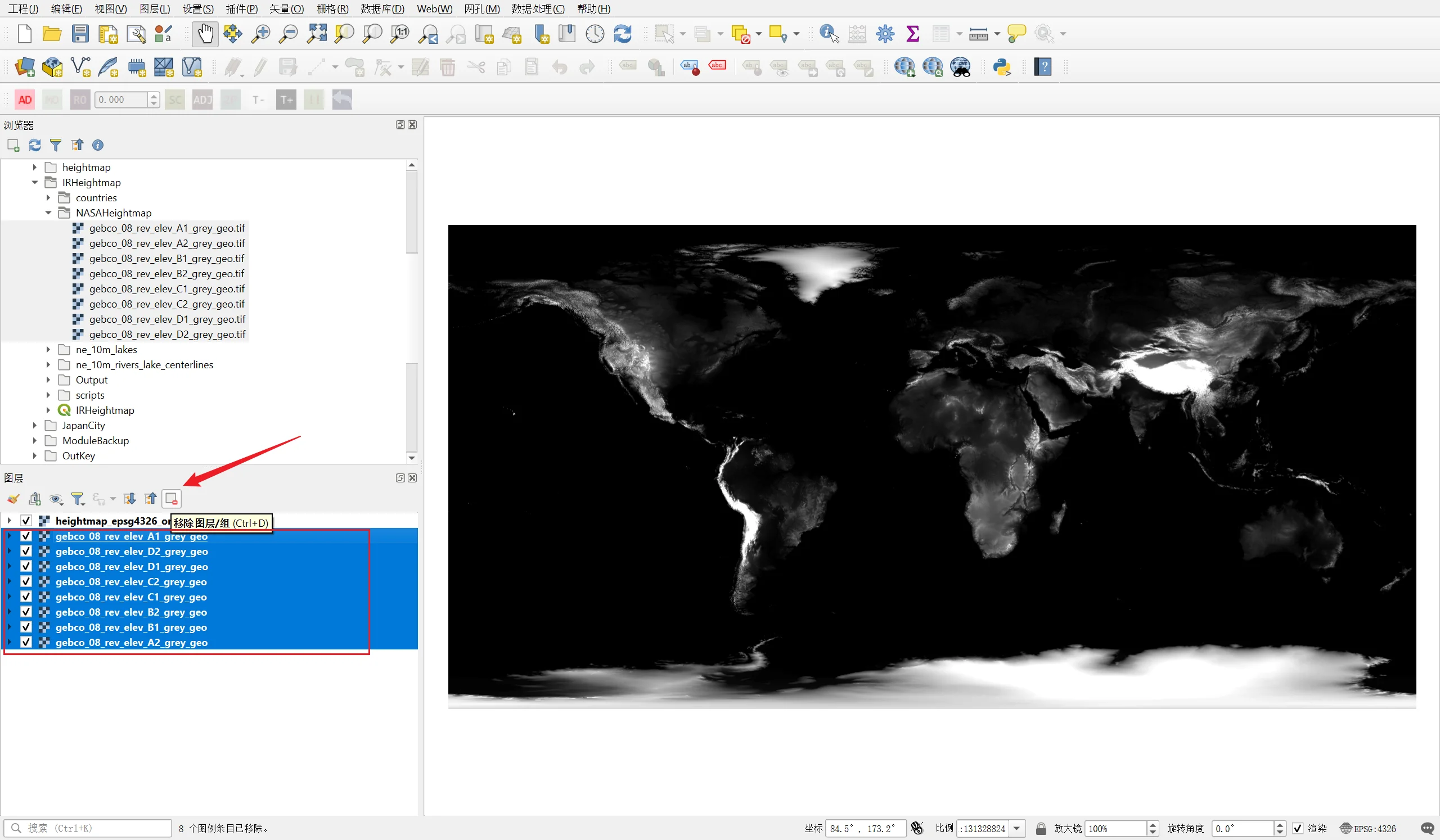

合并完成，完成之后，之前的几个栅格文件就没用了，可以移除掉，当然不移除也可以，把前面的勾勾掉，就不显示在右侧了

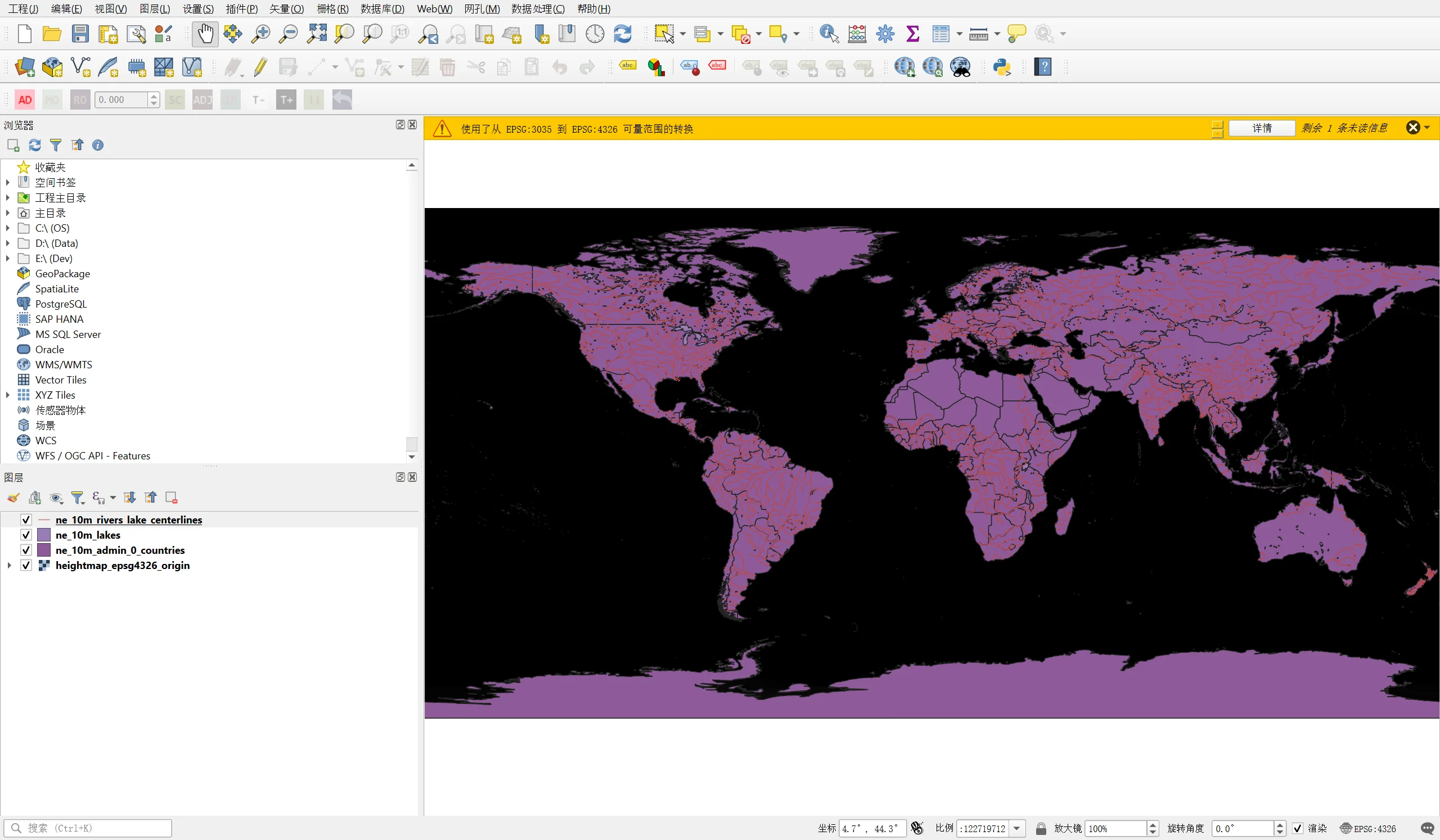

把之前下载的 countries，lakes，rivers 压缩包解压，选择其中的 shp 文件，拖到QGIS里

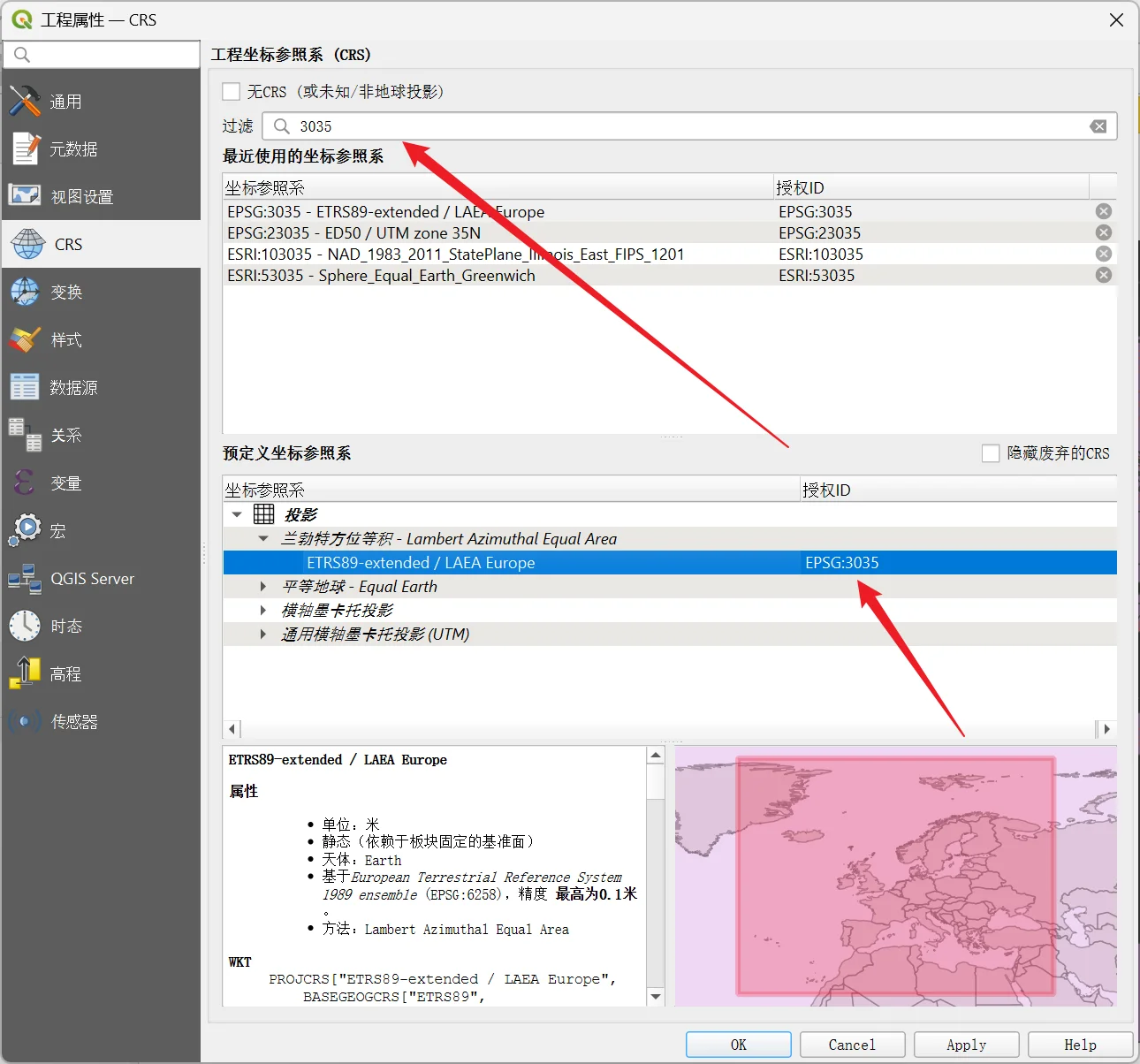

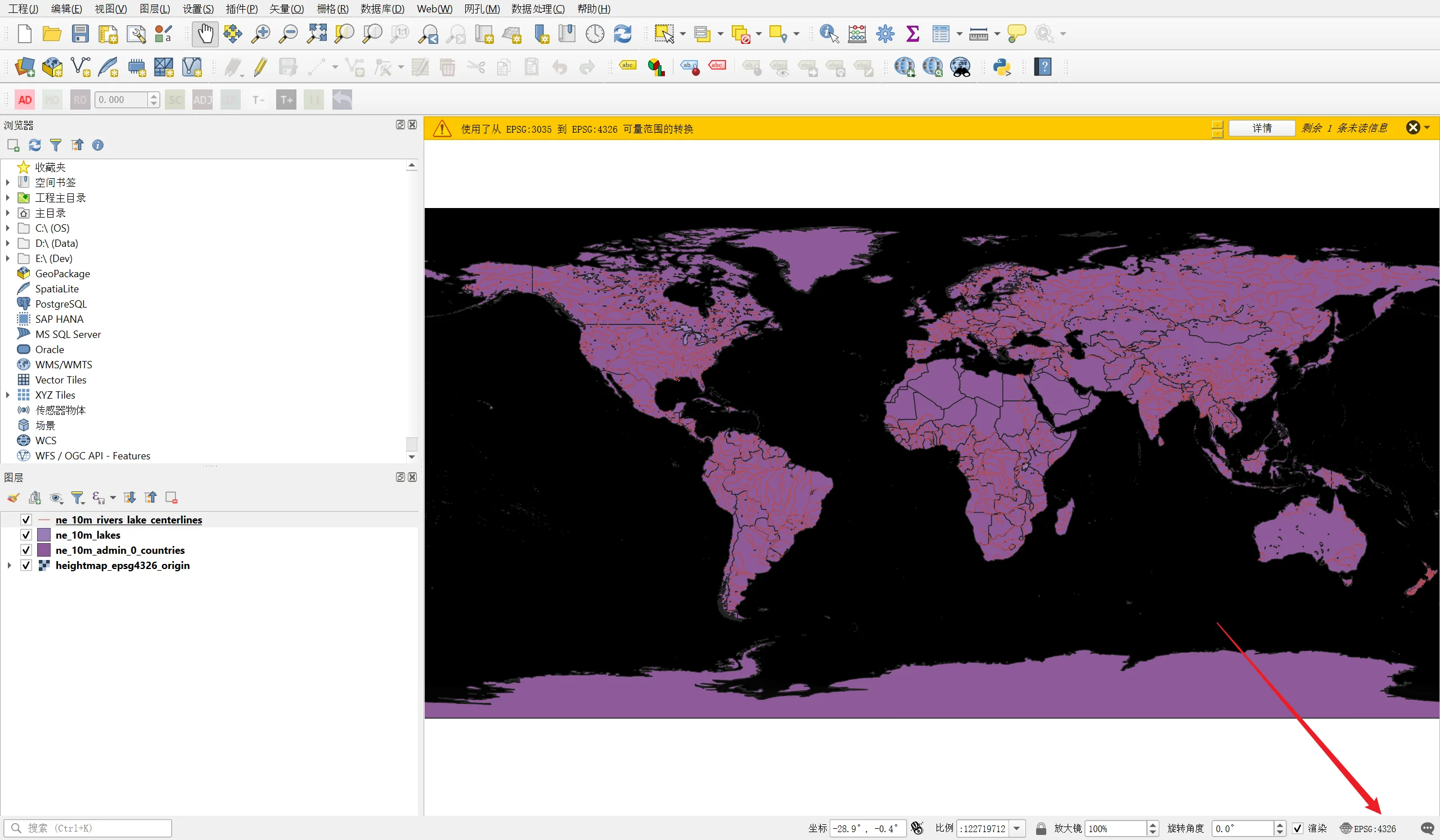

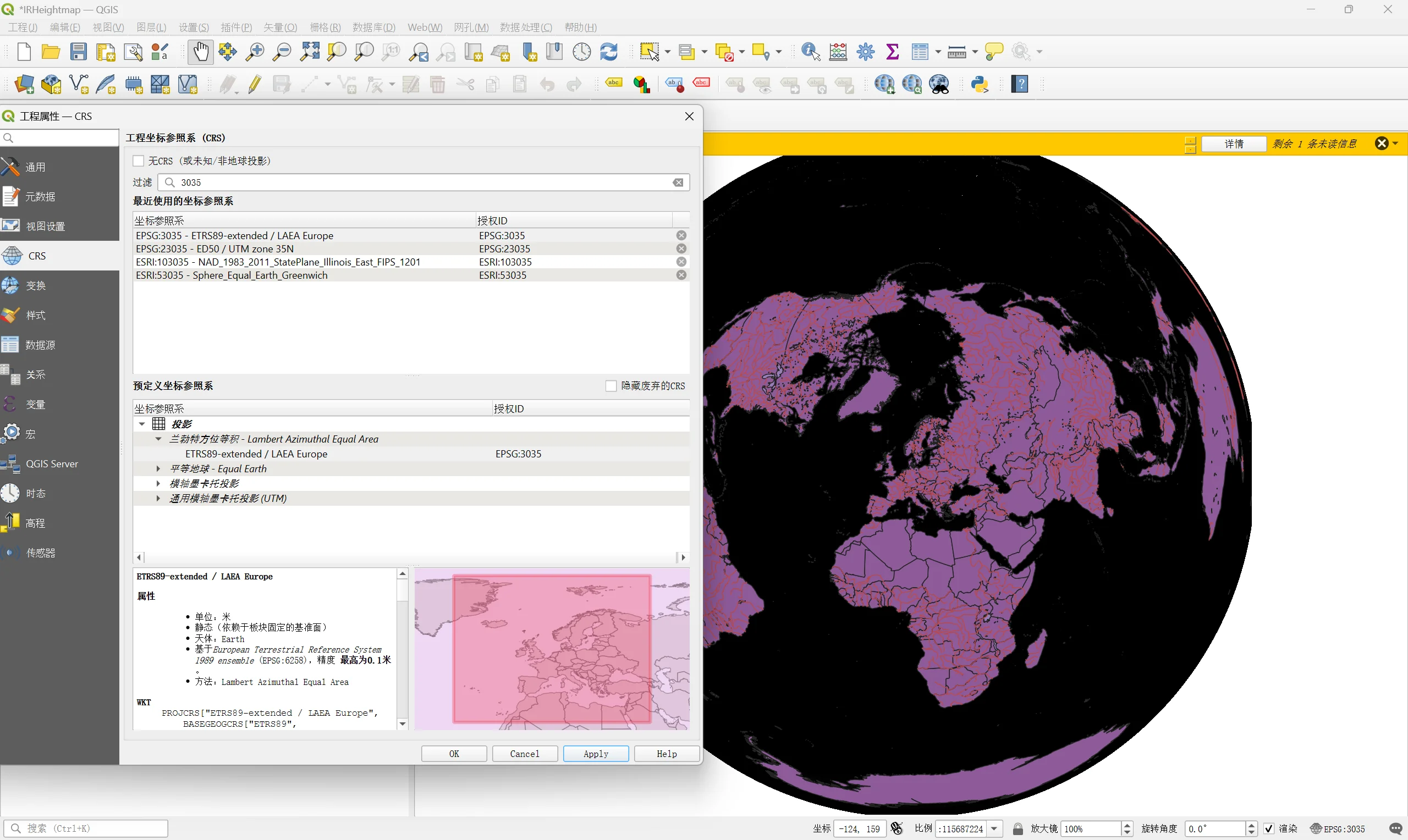

选择右下角的 epsg:4326 ，过滤那里输入 3035 ，在下面的坐标系中选择 3035 ，点击 Apply ，可以发现，投影变了，最后点击 OK

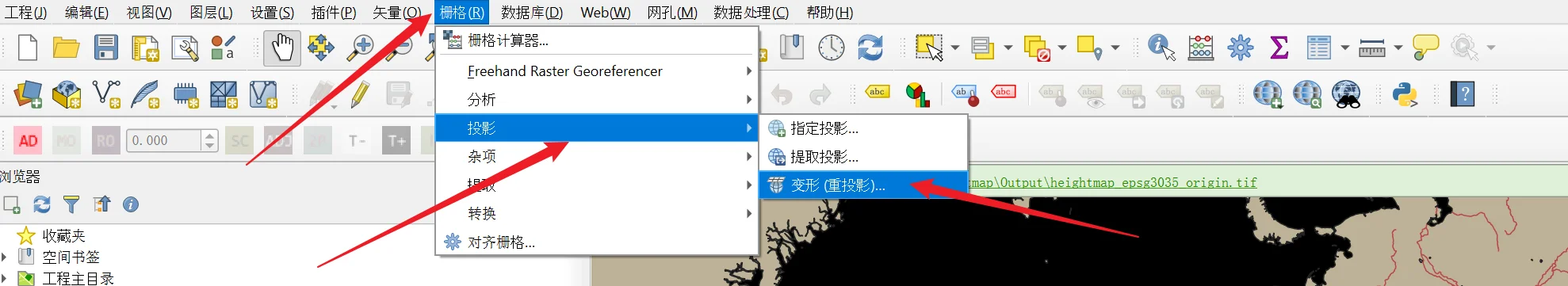

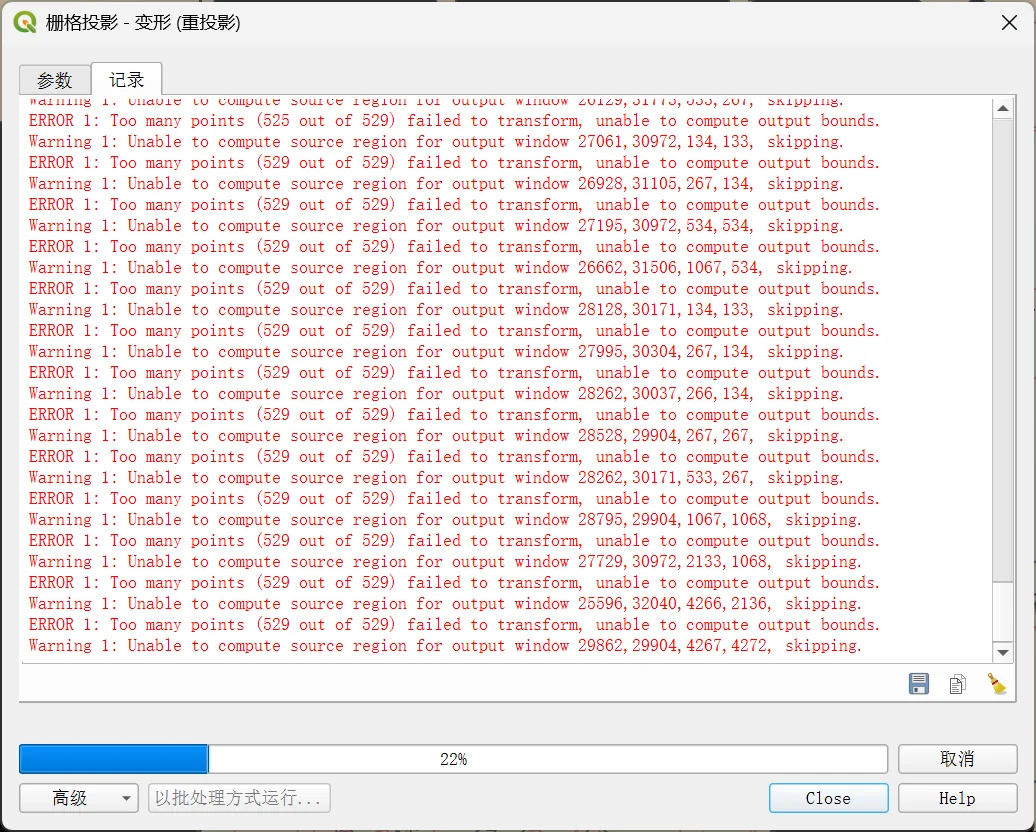

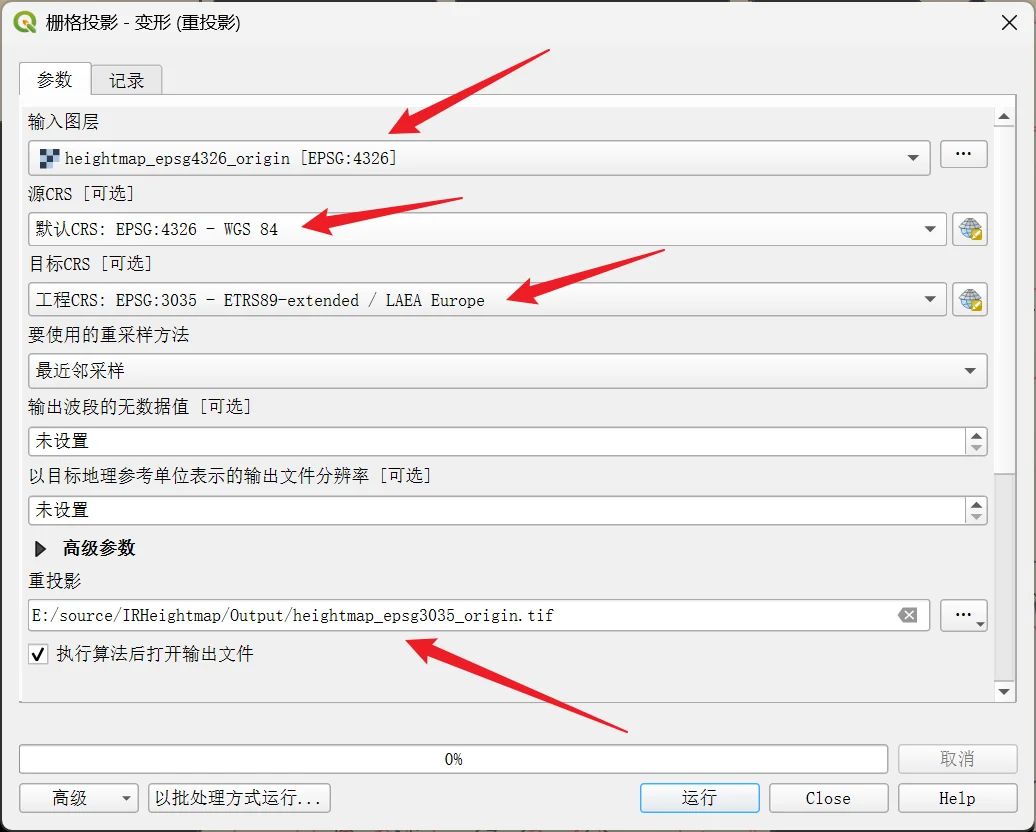

点击 栅格—>投影—>重投影 ，选择合并后的栅格文件，源CRS选择 4326 ，目标CRS选择 3035 ，选个地方保存。运行。运行之时会有一系列报错，这个不用管。

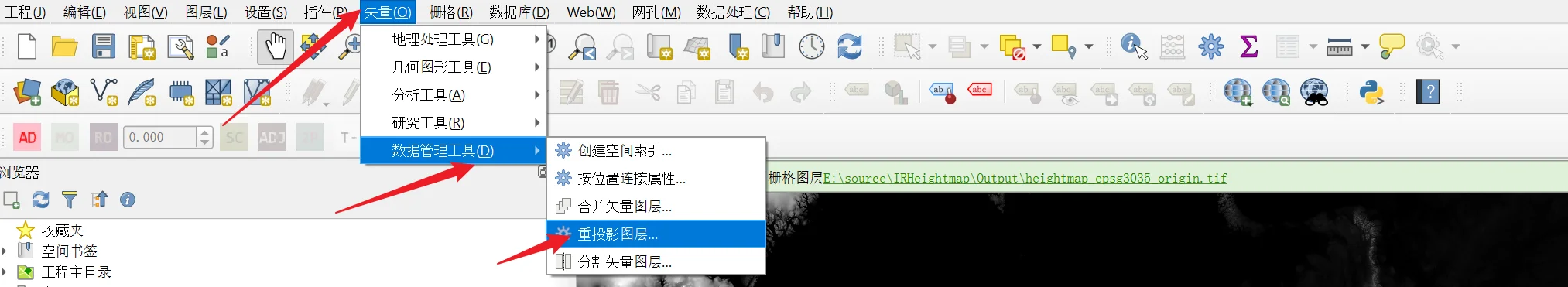

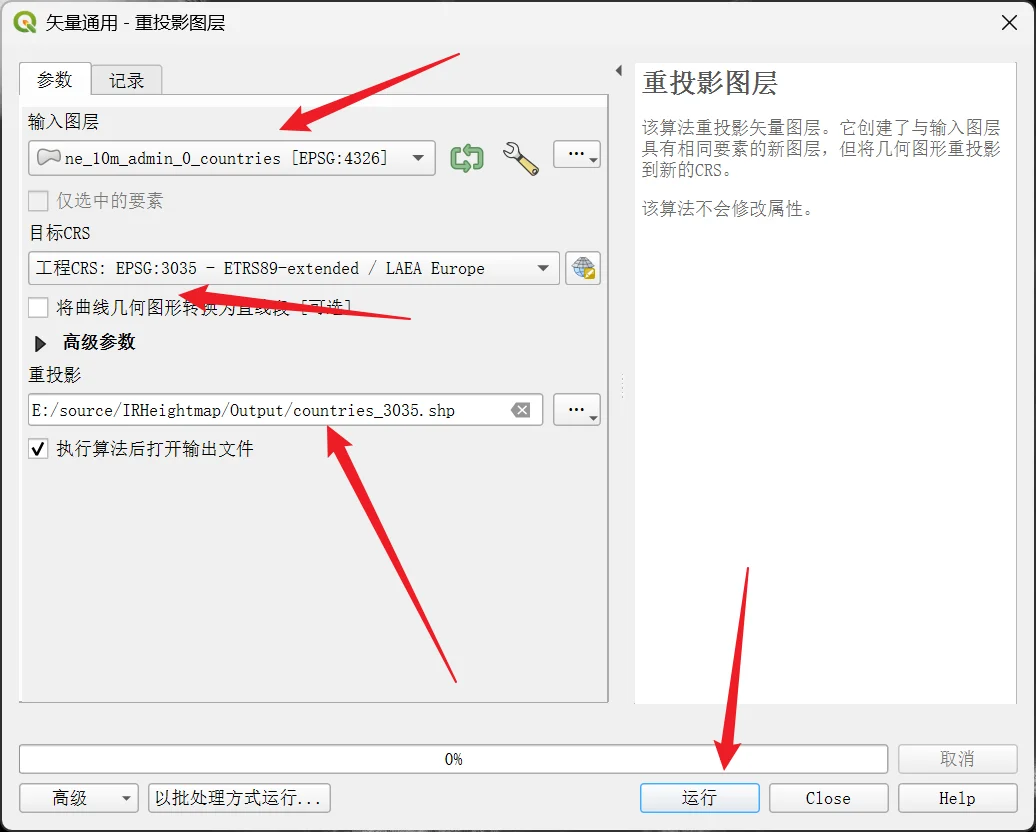

点击 矢量—>数据管理工具—>重投影图层 ，有三个图层，为每一个图层进行转换，目标CRS为 3035 ，保存为shp文件

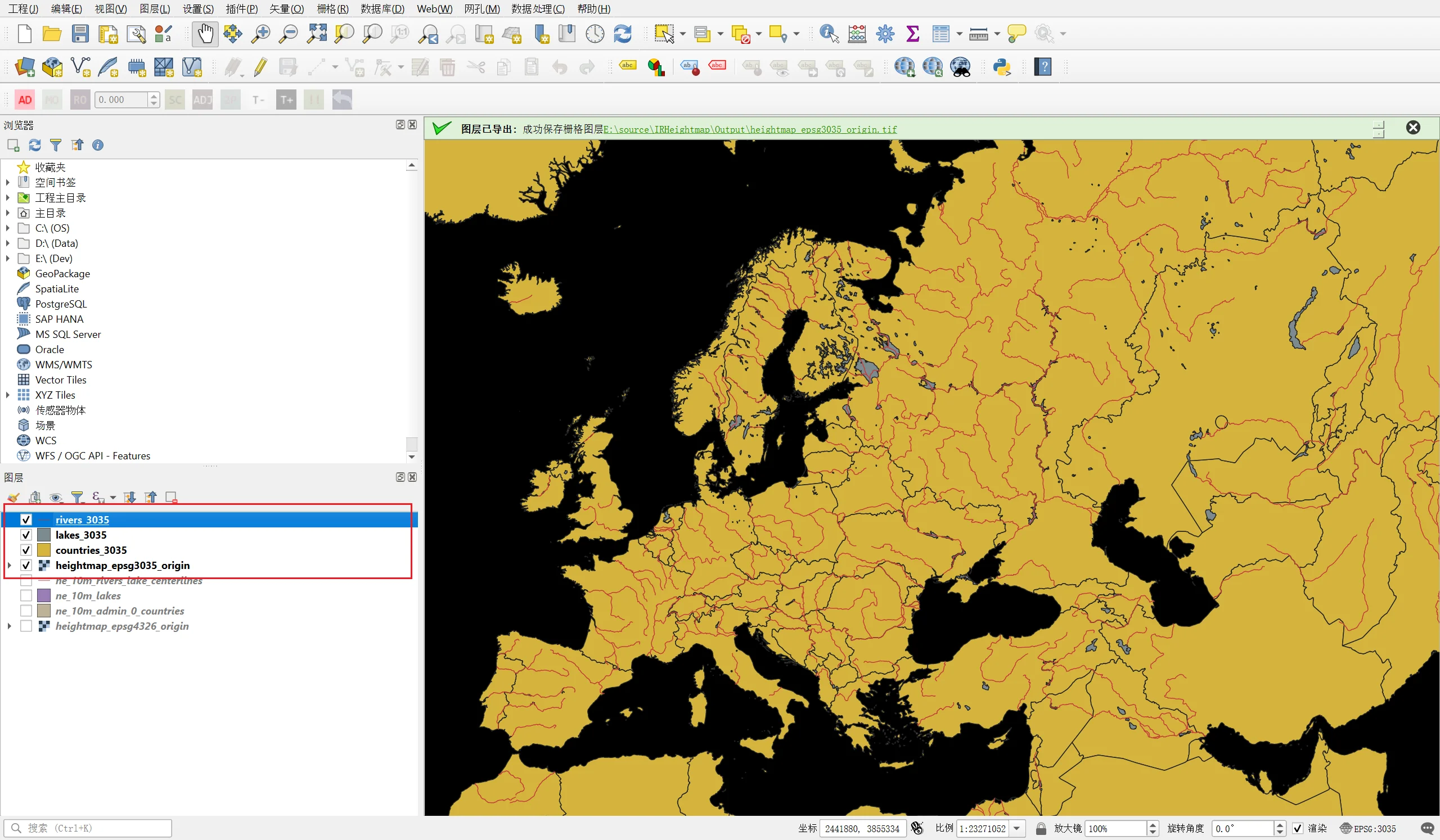

转换完成

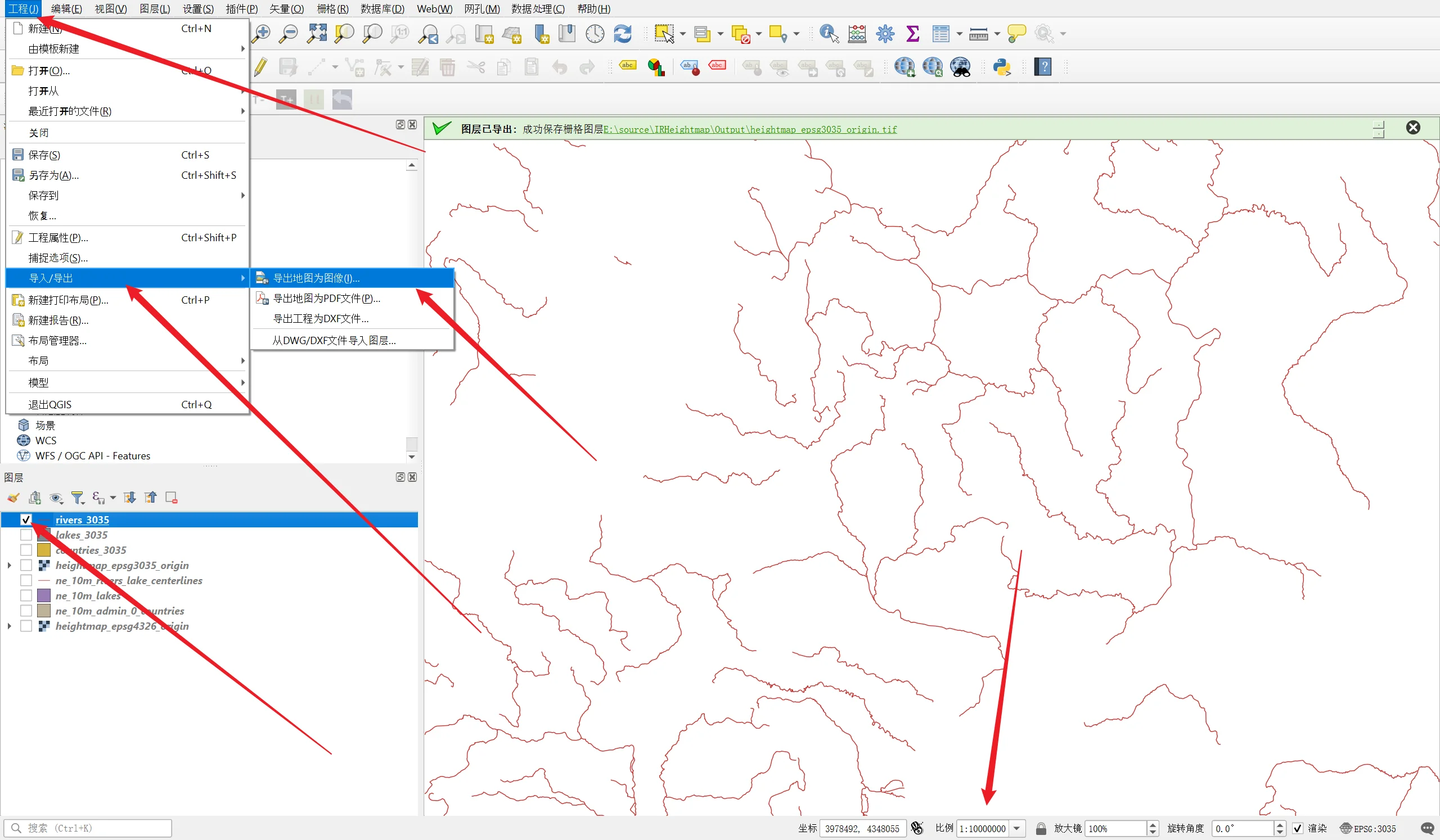

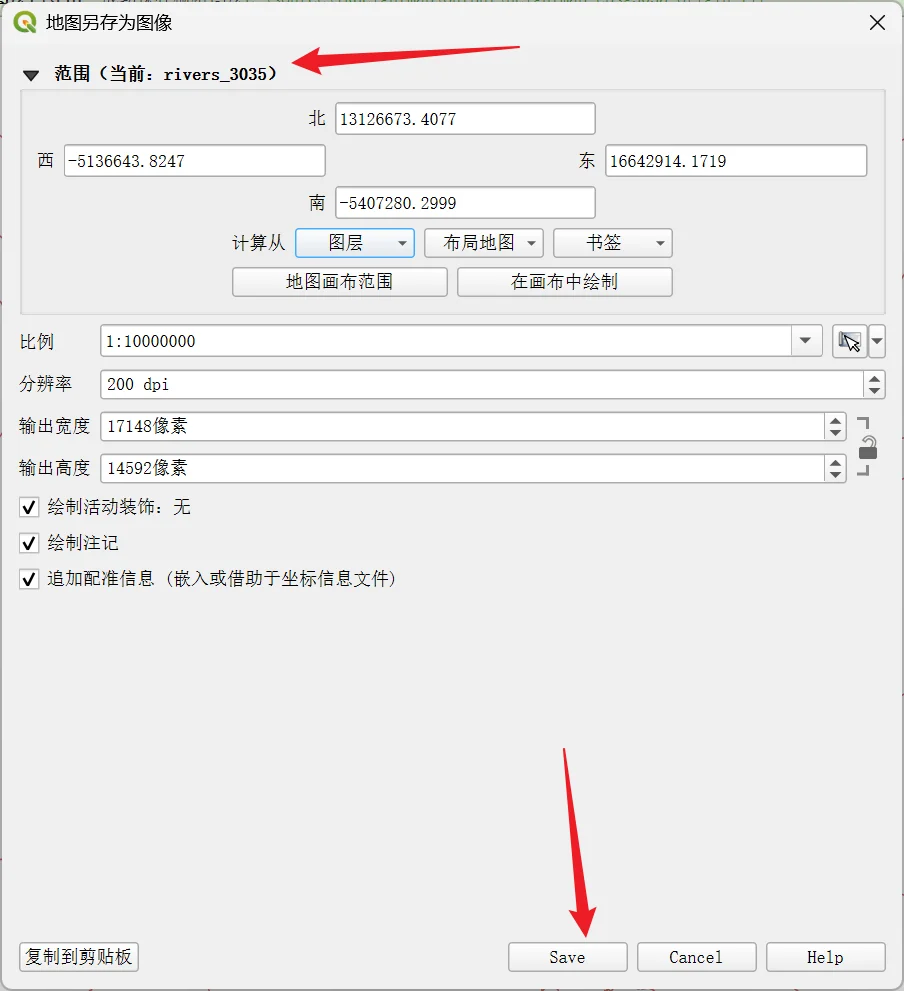

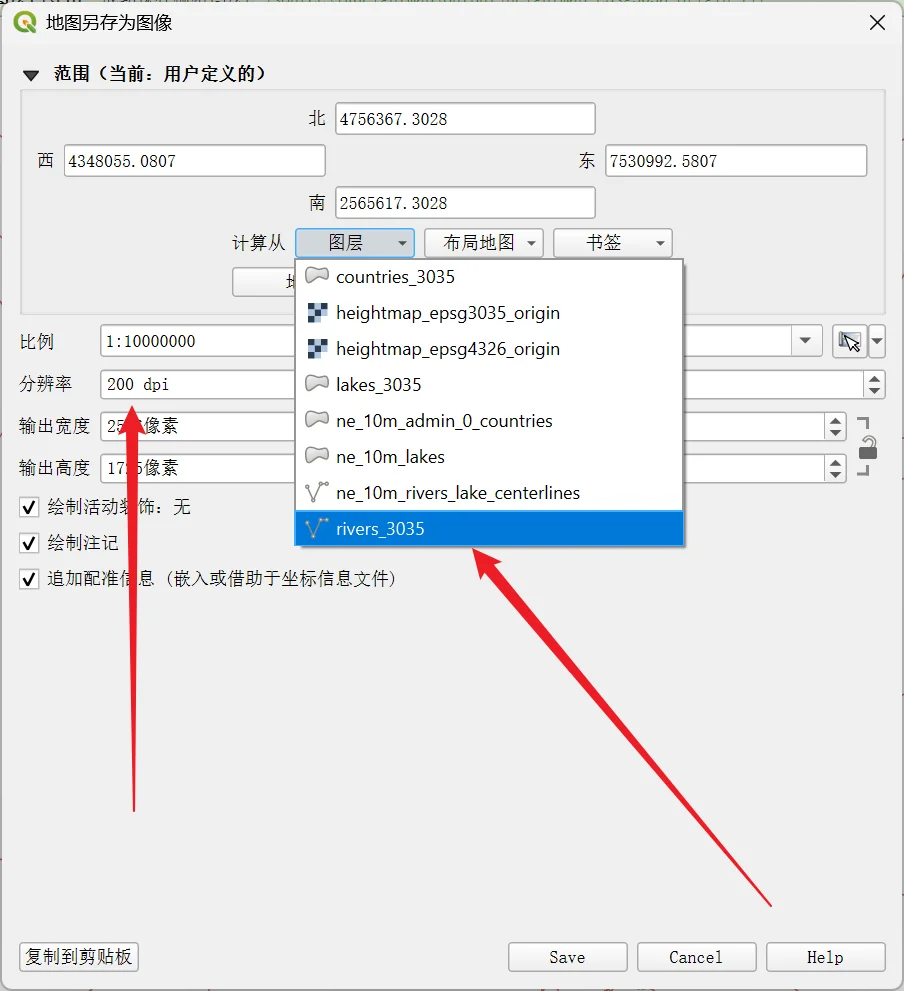

我们分别为各个图层创建 PNG 文件，去掉图层左边的勾，先让一个图层显示。点击下面的比例尺设置为 1:10000000 ，点击左上角 工程—>导入/导出—>导出地图为图像 ，由于显示的是 rivers 图层，那么这里的图层也选择 rivers 图层，分辨率选择 200 ，然后 save，宽度和高度不用管。选择一个地方保存。

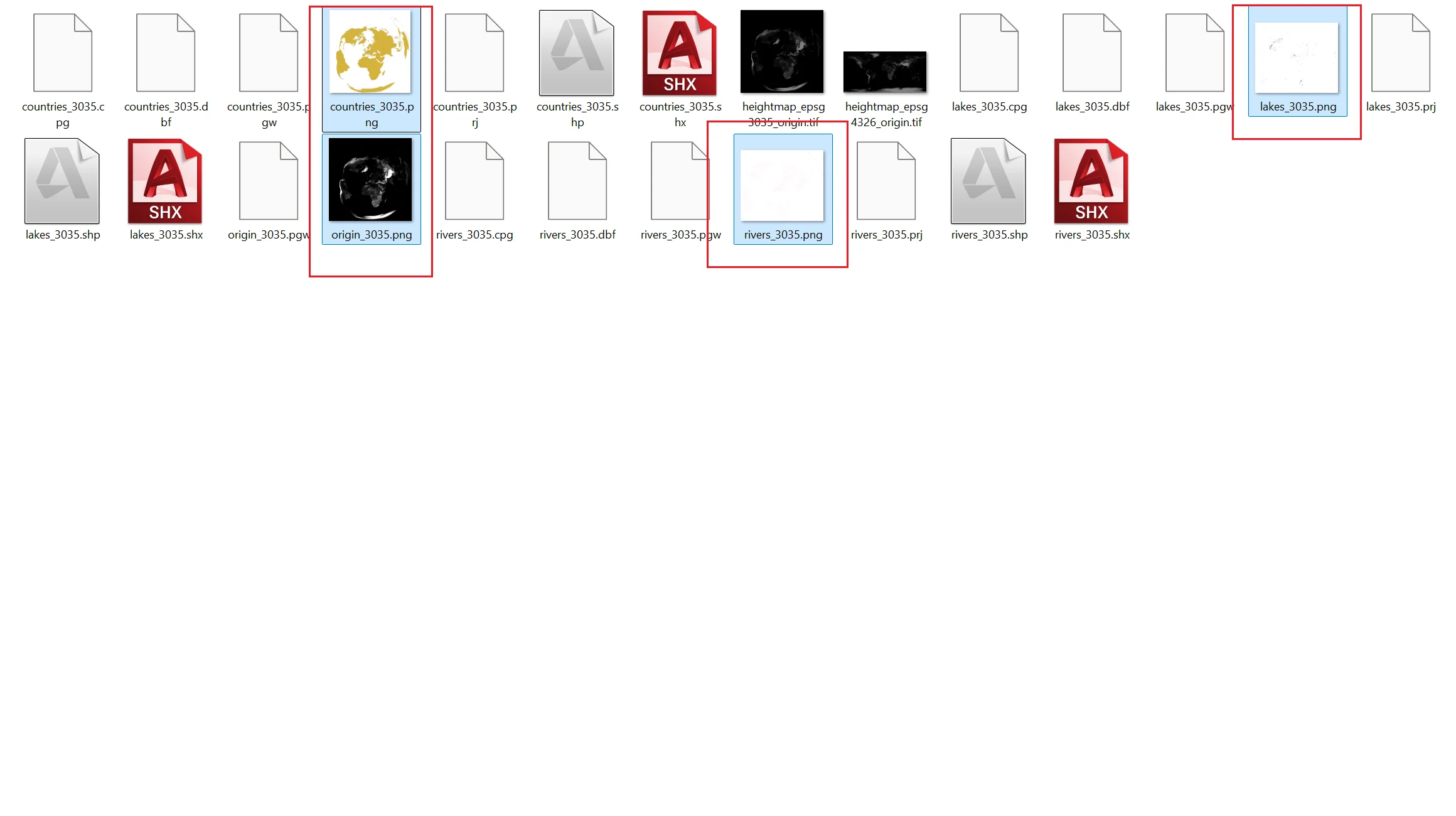

按照同样的步骤给其它图层导出为 PNG
编写python脚本，删除PNG里的rgb值为 255 255 255的像素，把其它像素rgb值设为 0 0 0，作用于lakes和rivers图片。Python地址，pip安装命令： pip install numpy pillow

from tkinter import Tk, filedialog
from PIL import Image
import numpy as np

# 增加 PIL 的图像大小限制
Image.MAX_IMAGE_PIXELS = None

def process_png(input_path):
    # 打开PNG文件
    img = Image.open(input_path)
    img = img.convert("RGBA")
    data = np.array(img)

    # 创建一个布尔掩码，找到需要处理的像素
    mask_white = (data[:, :, :3] == [255, 255, 255]).all(axis=2)
    mask_non_white = ~mask_white

    # 将白色像素设为透明
    data[mask_white] = [255, 255, 255, 0]

    # 将非白色像素改为 (0, 0, 0)
    data[mask_non_white] = [0, 0, 0, 255]

    # 创建处理后的图像
    processed_img = Image.fromarray(data, 'RGBA')
    output_path = input_path.replace(".png", "_processed.png")
    processed_img.save(output_path, "PNG")

# 创建一个Tkinter根窗口并隐藏它
root = Tk()
root.withdraw()

# 打开文件对话框，选择PNG文件
file_path = filedialog.askopenfilename(filetypes=[("PNG files", "*.png")])

# 处理选中的文件
if file_path:
    process_png(file_path)
    print(f"处理完成：{file_path.replace('.png', '_processed.png')}")

print("所有文件处理完成。")

写一个python脚本，删除rgb为255 255 255的像素，将其它像素rgb设为41 41 41，作用于countries.png

from tkinter import Tk, filedialog
from PIL import Image
import numpy as np

# 增加 PIL 的图像大小限制
Image.MAX_IMAGE_PIXELS = None

def process_png(input_path):
    # 打开PNG文件
    img = Image.open(input_path)
    img = img.convert("RGBA")
    data = np.array(img)

    # 创建一个布尔掩码，找到需要处理的像素
    mask_white = (data[:, :, :3] == [255, 255, 255]).all(axis=2)
    mask_non_white = ~mask_white

    # 将白色像素设为透明
    data[mask_white] = [255, 255, 255, 0]

    # 将非白色像素改为 (41, 41, 41)
    data[mask_non_white] = [41, 41, 41, 255]

    # 创建处理后的图像
    processed_img = Image.fromarray(data, 'RGBA')
    output_path = input_path.replace(".png", "_processed.png")
    processed_img.save(output_path, "PNG")

# 创建一个Tkinter根窗口并隐藏它
root = Tk()
root.withdraw()

# 打开文件对话框，选择PNG文件
file_path = filedialog.askopenfilename(filetypes=[("PNG files", "*.png")])

# 处理选中的文件
if file_path:
    process_png(file_path)
    print(f"处理完成：{file_path.replace('.png', '_processed.png')}")

print("所有文件处理完成。")

写一个python脚本，删除rgb为0 0 0的像素，作用与heightmap_origin.png

from tkinter import Tk, filedialog
from PIL import Image
import numpy as np

# 增加 PIL 的图像大小限制
Image.MAX_IMAGE_PIXELS = None

def process_png(input_path):
    # 打开PNG文件
    img = Image.open(input_path)
    img = img.convert("RGBA")
    data = np.array(img)

    # 创建一个布尔掩码，找到需要处理的像素
    mask_black = (data[:, :, :3] == [0, 0, 0]).all(axis=2)

    # 将黑色像素设为透明
    data[mask_black] = [255, 255, 255, 0]

    # 创建处理后的图像
    processed_img = Image.fromarray(data, 'RGBA')
    output_path = input_path.replace(".png", "_processed.png")
    processed_img.save(output_path, "PNG")

# 创建一个Tkinter根窗口并隐藏它
root = Tk()
root.withdraw()

# 打开文件对话框，选择PNG文件
file_path = filedialog.askopenfilename(filetypes=[("PNG files", "*.png")])

# 处理选中的文件
if file_path:
    process_png(file_path)
    print(f"处理完成：{file_path.replace('.png', '_processed.png')}")

print("所有文件处理完成。")

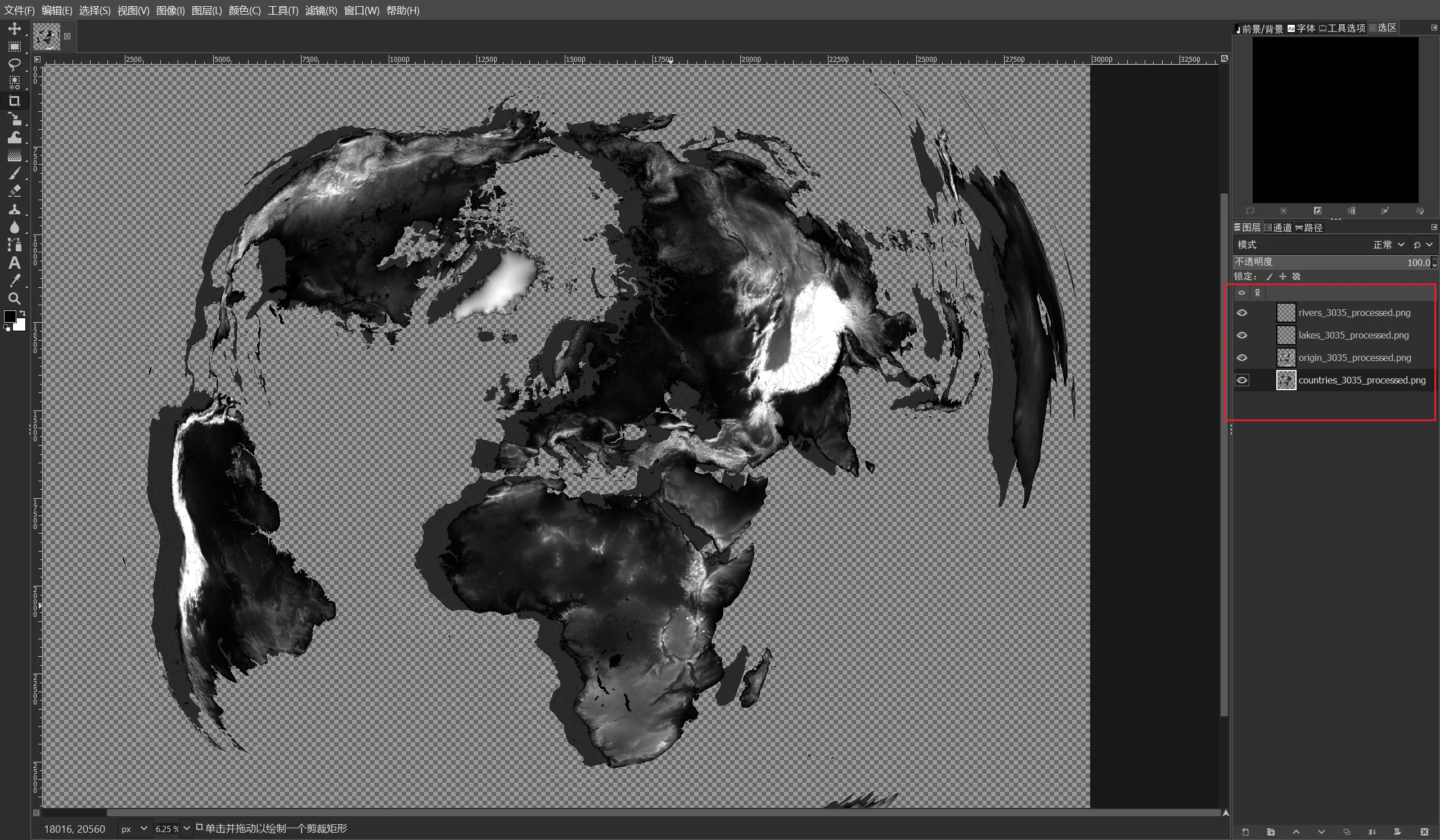

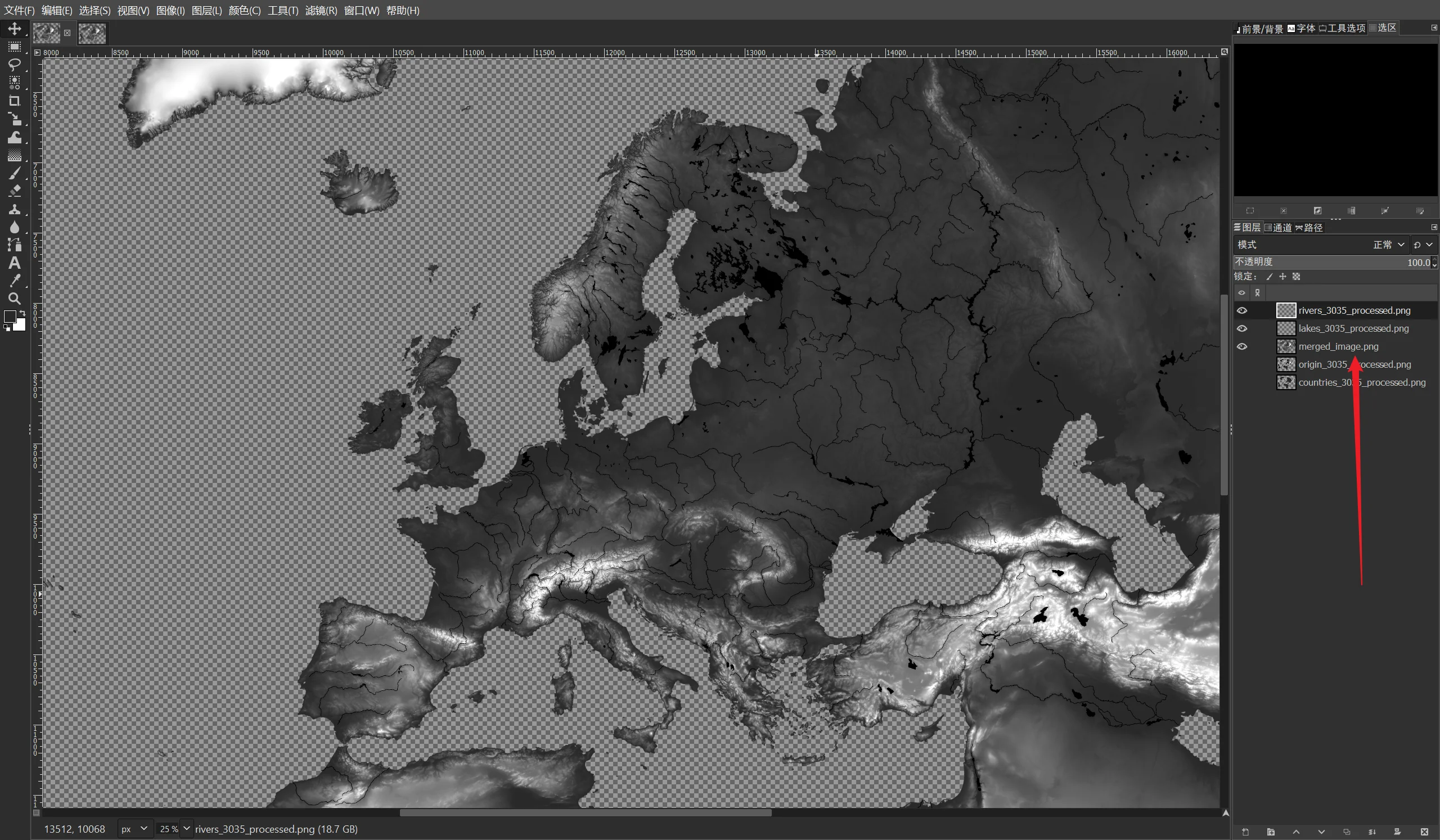

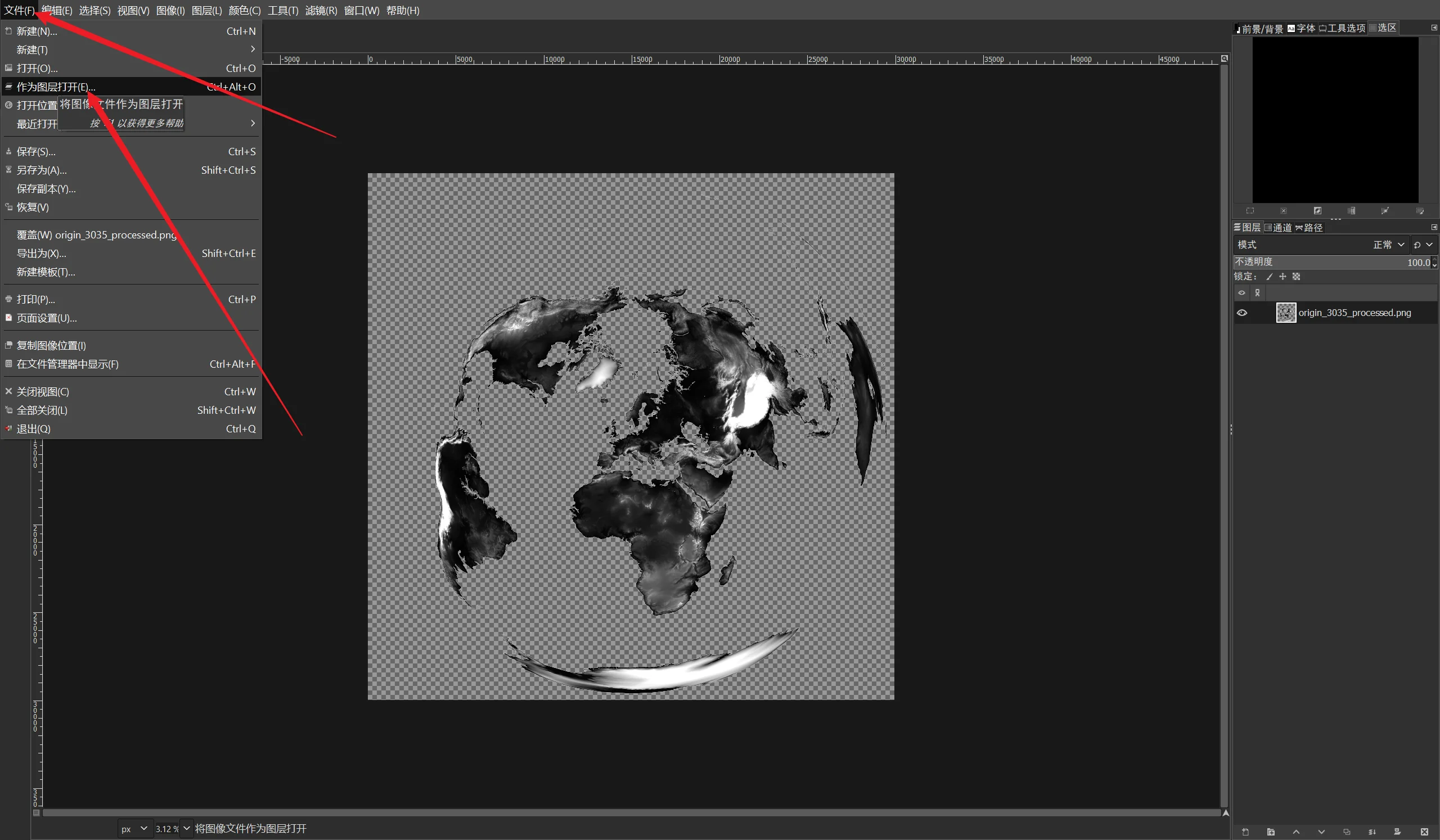

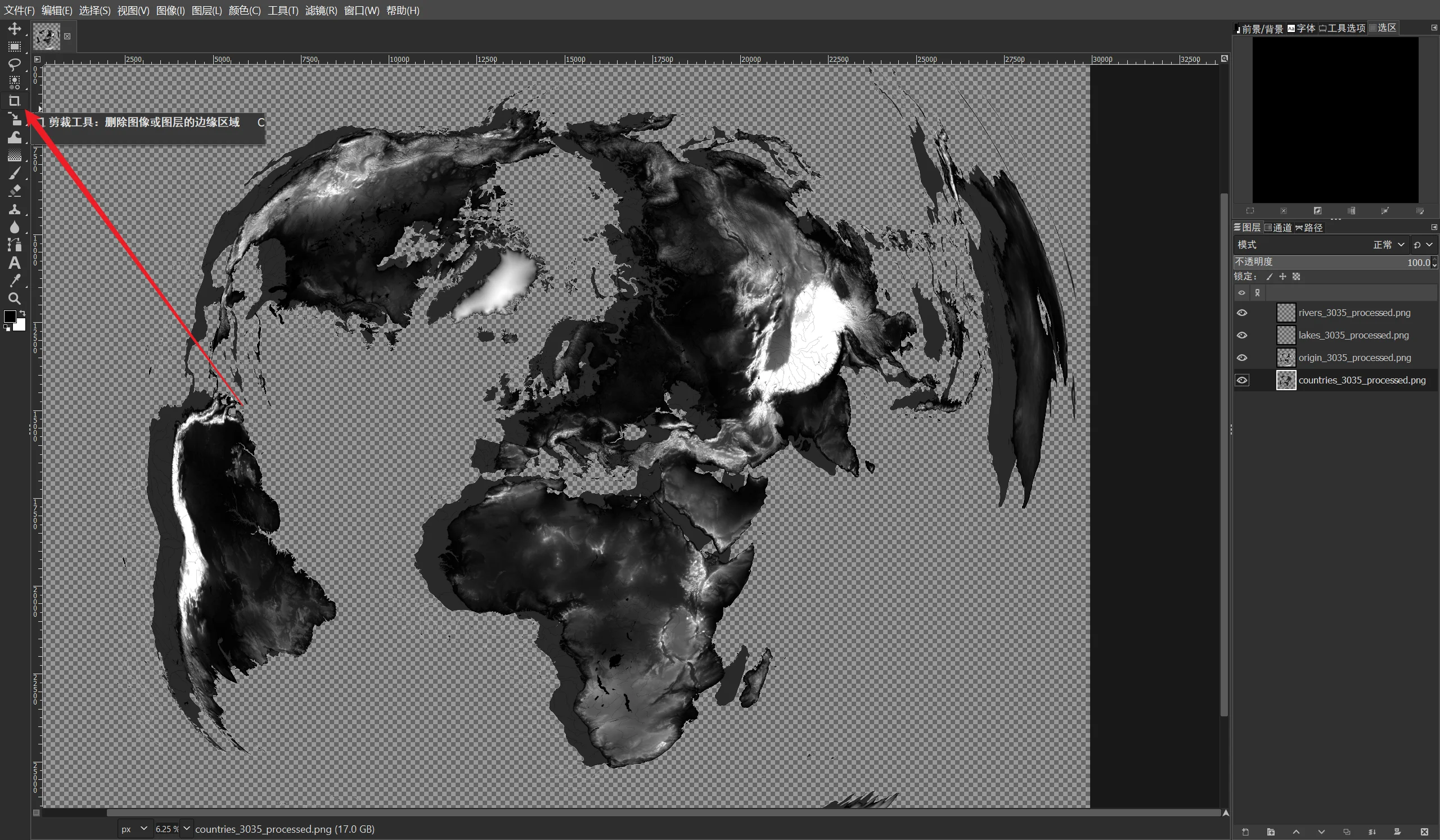

用gimp打开其中一张处理过的png，点击 文件—>作为图层打开 ，打开其它处理过的png，countries.png要在最下面

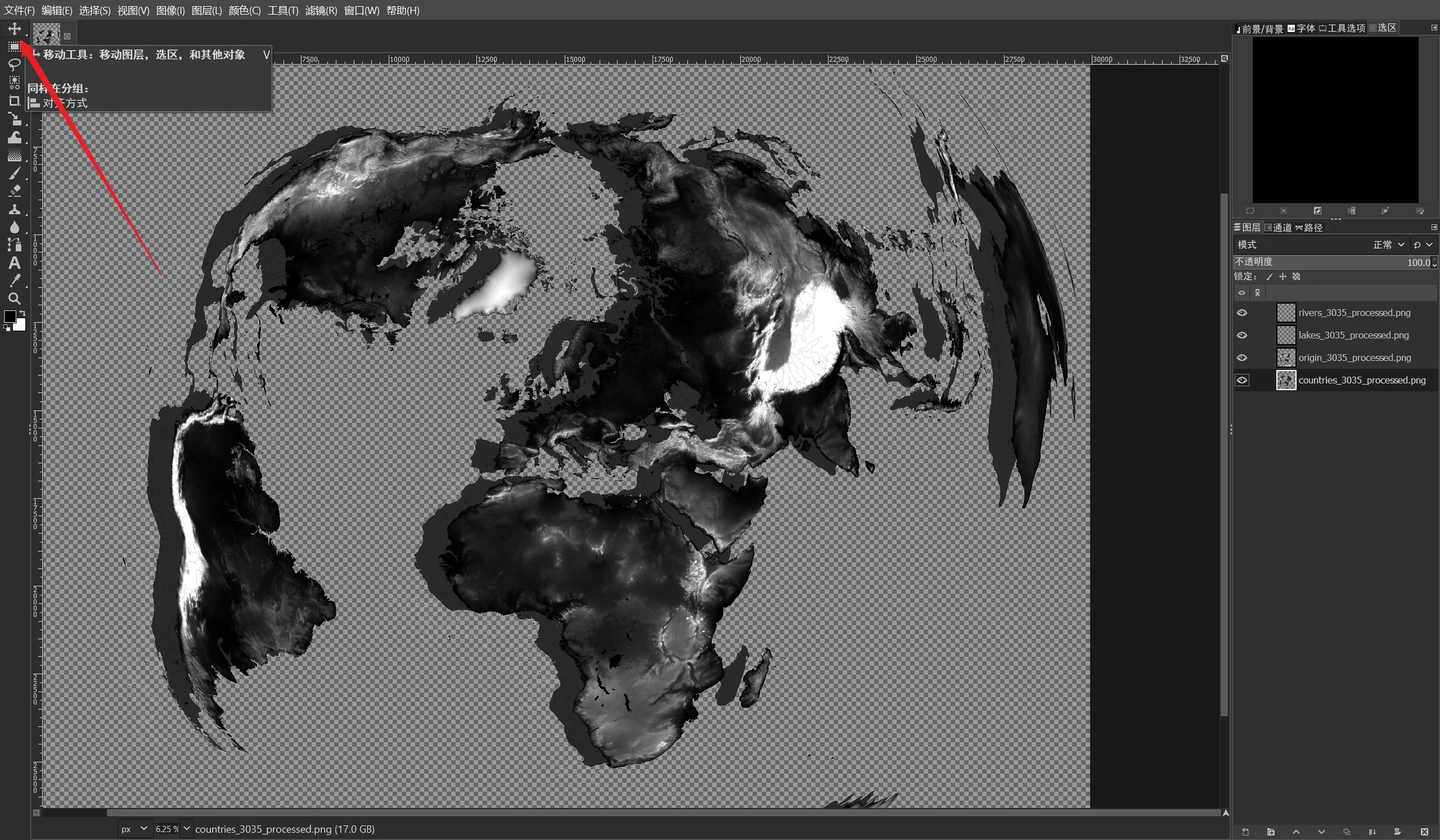

用移动工具移动图层位置，然后裁剪分辨率。我这里使用了PhotoGIMP插件，快捷键和PS一样，原本快捷键是 M 和 shift + c 。

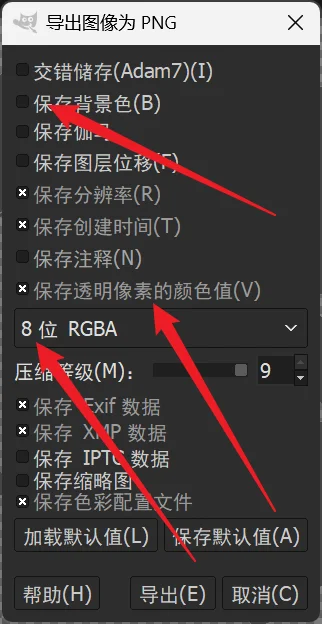

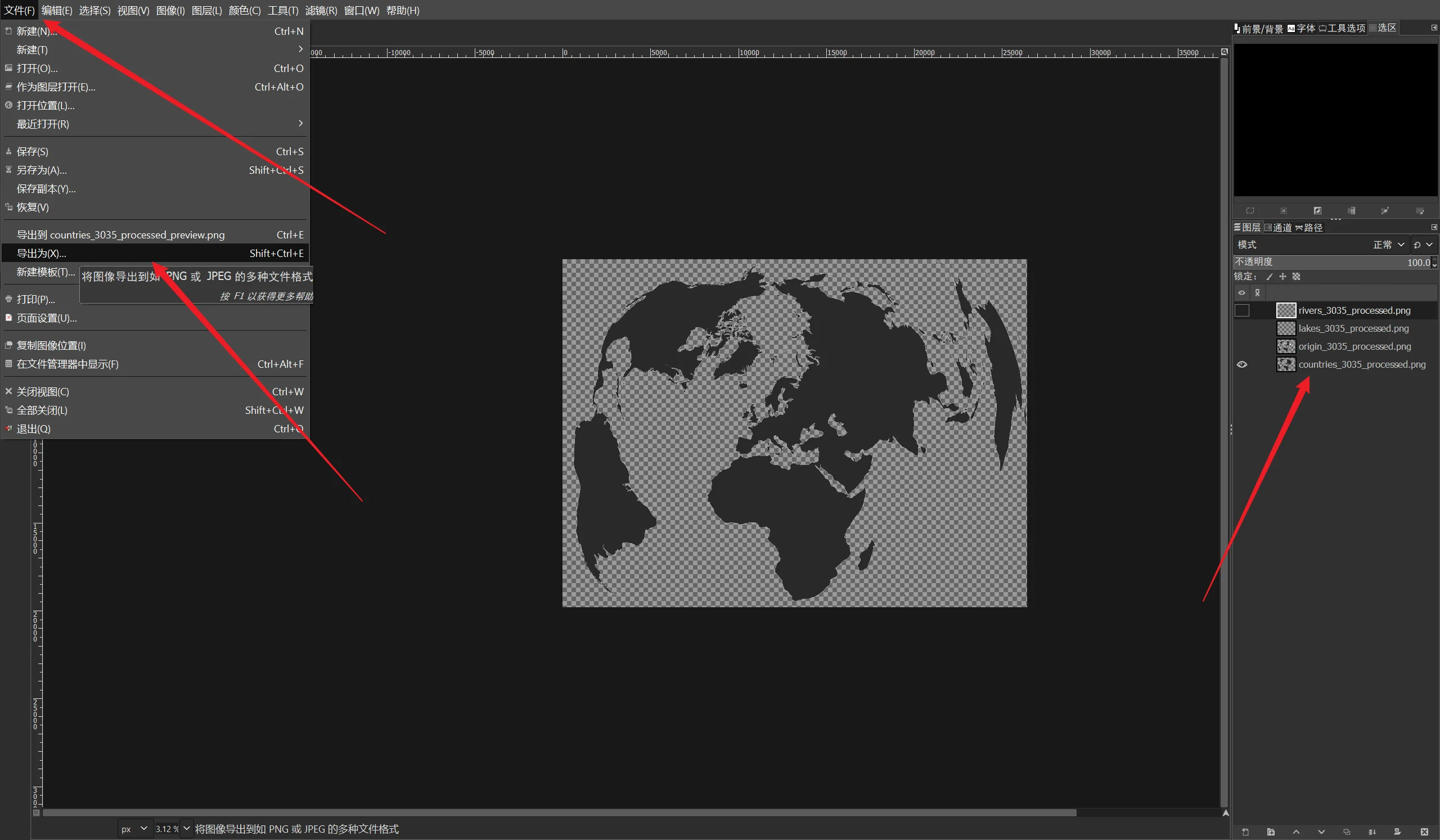

稍微裁剪一下边边角角，然后为 countries.png 和 origin.png 单独导出。名称随意， 去掉保存背景色 ，勾上保存透明像素的颜色值 ，选择8位RGBA
写python脚本，合并两张图片，逻辑是合并两张png图片，RGB值相加，透明像素不参与计算，如果最终计算出来的RGB值大于255 255 255，那么就输出为255 255 255，为了提升效率，这里缩放了一半像素

import numpy as np
from PIL import Image
import os
from tkinter import Tk
from tkinter.filedialog import askopenfilename

Image.MAX_IMAGE_PIXELS = None  # 移除限制

def merge_images(image_path1, image_path2, output_path, scale_factor=0.5):
    # 打开两张图片并按比例缩放
    img1 = Image.open(image_path1).convert("RGBA")
    img2 = Image.open(image_path2).convert("RGBA")

    # 缩放图片
    img1 = img1.resize((int(img1.width * scale_factor), int(img1.height * scale_factor)), Image.LANCZOS)
    img2 = img2.resize((int(img2.width * scale_factor), int(img2.height * scale_factor)), Image.LANCZOS)

    # 确保两张图片的尺寸相同
    if img1.size != img2.size:
        raise ValueError("两张图片必须具有相同的尺寸")

    # 将图片转换为numpy数组
    arr1 = np.array(img1)
    arr2 = np.array(img2)

    # 创建一个空的合并数组
    merged_arr = np.zeros_like(arr1)

    # 直接相加RGB通道，并处理溢出
    for i in range(arr1.shape[0]):  # 遍历每一行
        for j in range(arr1.shape[1]):  # 遍历每一列
            r = int(arr1[i, j, 0]) + int(arr2[i, j, 0])
            g = int(arr1[i, j, 1]) + int(arr2[i, j, 1])
            b = int(arr1[i, j, 2]) + int(arr2[i, j, 2])

            # 如果RGB值都大于255，则设置为255 255 255
            if r > 255 and g > 255 and b > 255:
                merged_arr[i, j, :3] = [255, 255, 255]
            else:
                merged_arr[i, j, :3] = [min(r, 255), min(g, 255), min(b, 255)]

    # 合并透明度通道
    merged_arr[:, :, 3] = np.maximum(arr1[:, :, 3], arr2[:, :, 3])  # 透明度可以根据需要进行合并

    # 保存合并后的图片
    Image.fromarray(merged_arr.astype(np.uint8), "RGBA").save(output_path, "PNG")



def main():
    # 创建一个隐藏的Tkinter窗口
    Tk().withdraw()

    # 选择第一张图片
    print("请选择第一张图片...")
    image_path1 = askopenfilename(title="选择第一张图片", filetypes=[("PNG files", "*.png")])
    if not image_path1:
        print("未选择文件，程序结束。")
        return

    # 选择第二张图片
    print("请选择第二张图片...")
    image_path2 = askopenfilename(title="选择第二张图片", filetypes=[("PNG files", "*.png")])
    if not image_path2:
        print("未选择文件，程序结束。")
        return

    # 获取输入文件夹
    input_folder = os.path.dirname(image_path1)

    # 设置输出文件名和路径
    output_filename = "merged_image.png"
    output_path = os.path.join(input_folder, output_filename)

    # 合并图片
    merge_images(image_path1, image_path2, output_path)
    print(f"合并完成，输出文件保存为: {output_path}")

if __name__ == "__main__":
    main()

合并之后的png导入到GIMP中，右键图层，找到缩放图层，然后在高度宽度任意一个 *2

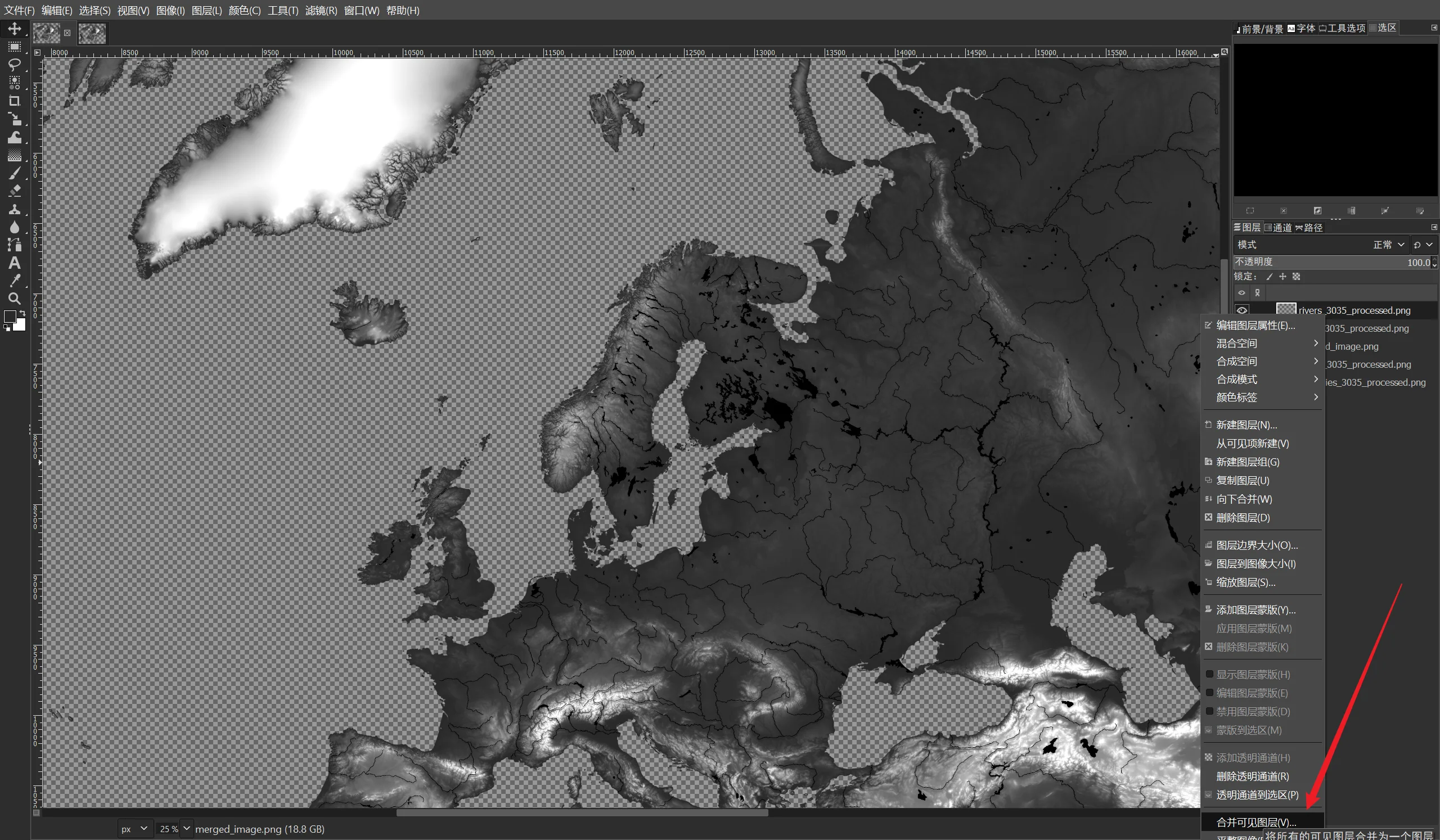

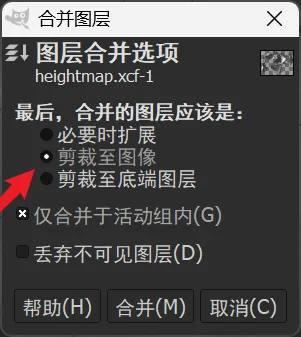

选择一个图层，右键合并可见图层，选择裁剪至图像

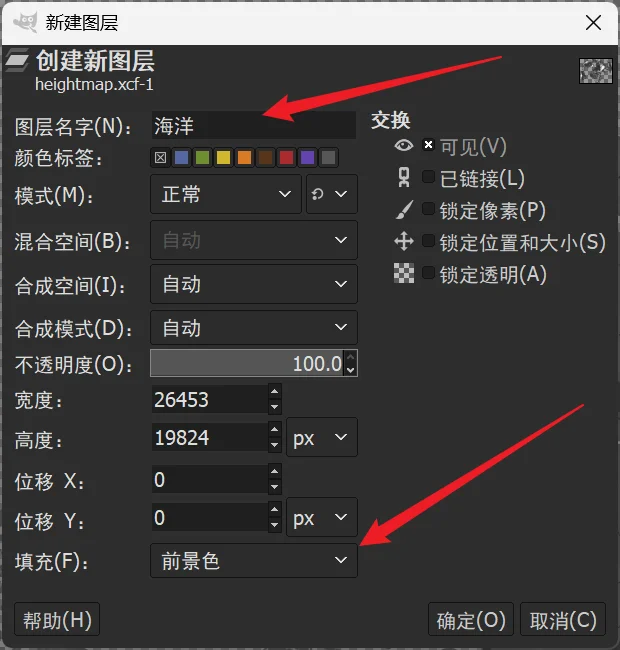

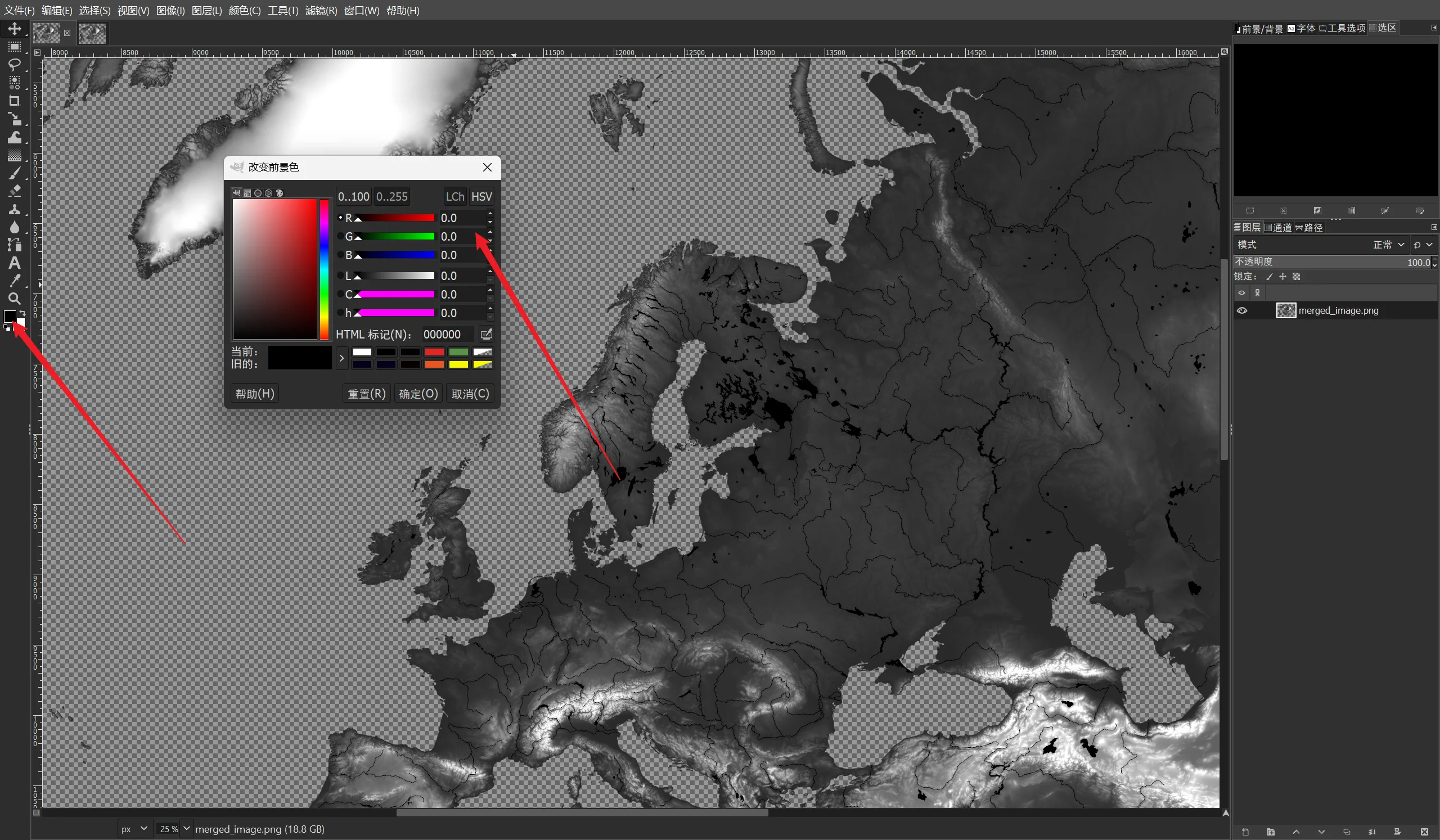

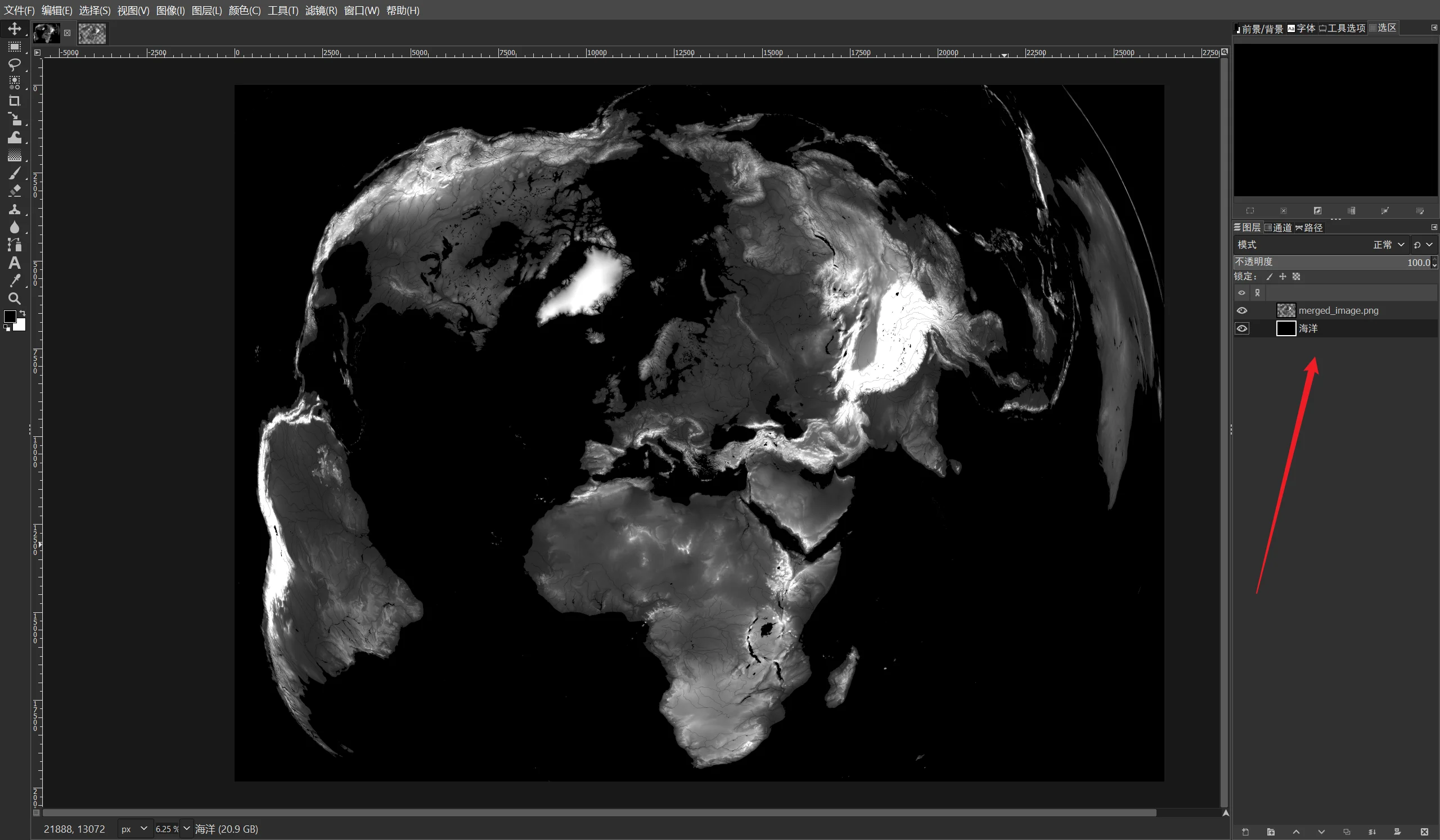

删除剩下的两个图层，设置前景色为0 0 0，新建一个海洋图层，填充为前景色，放到最下面，然后合并图层

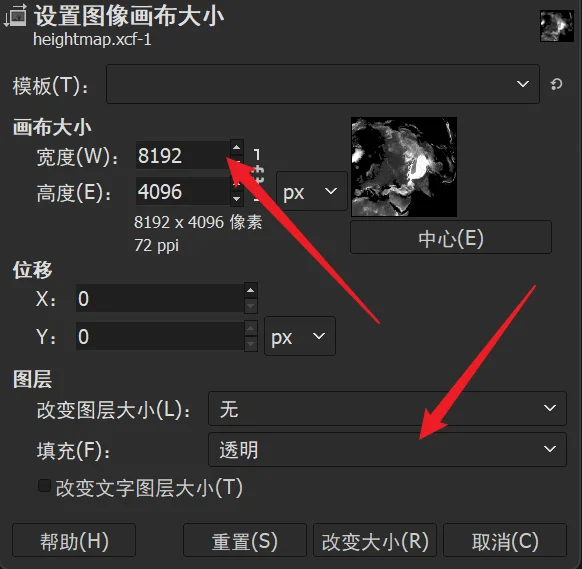

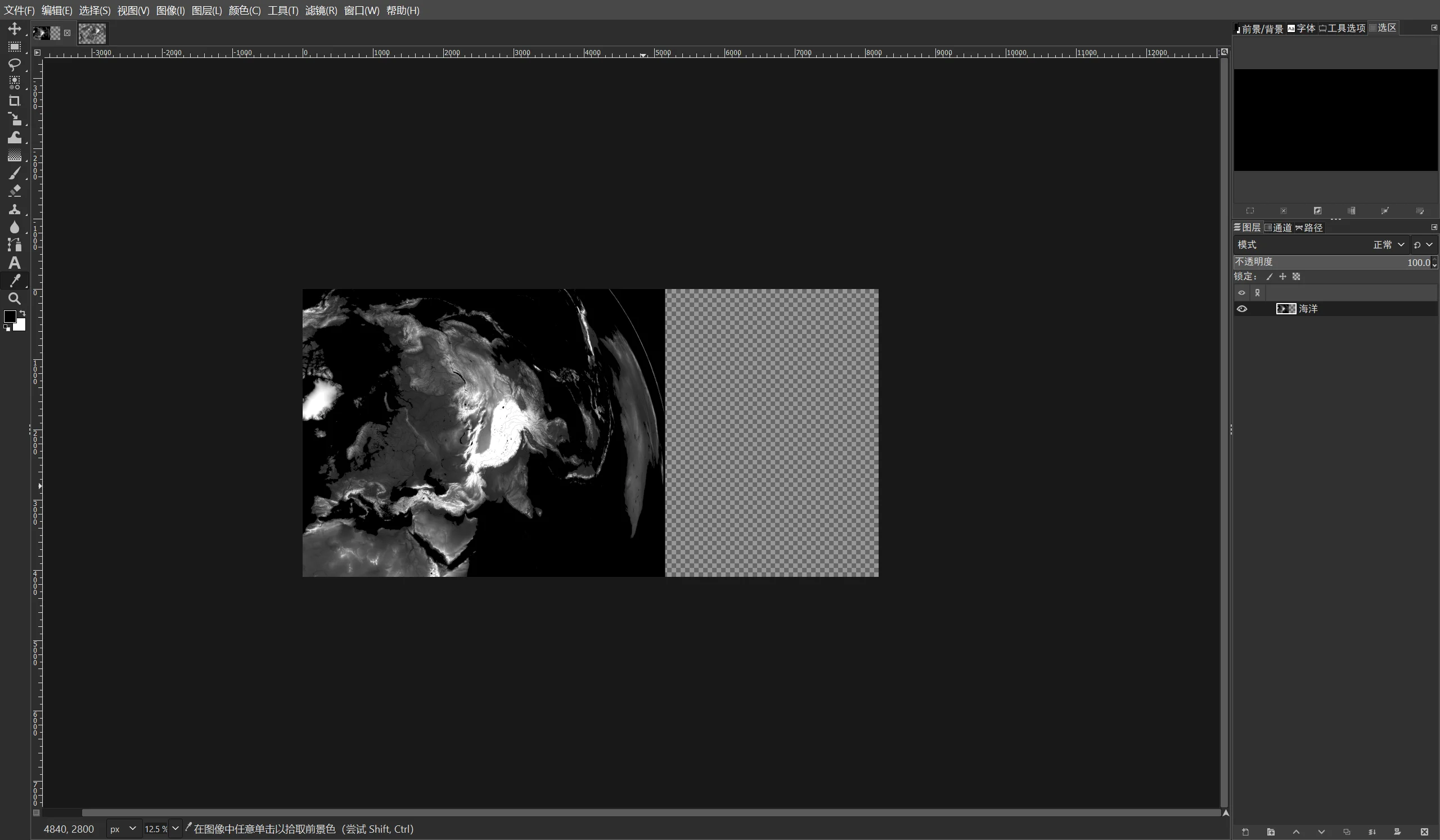

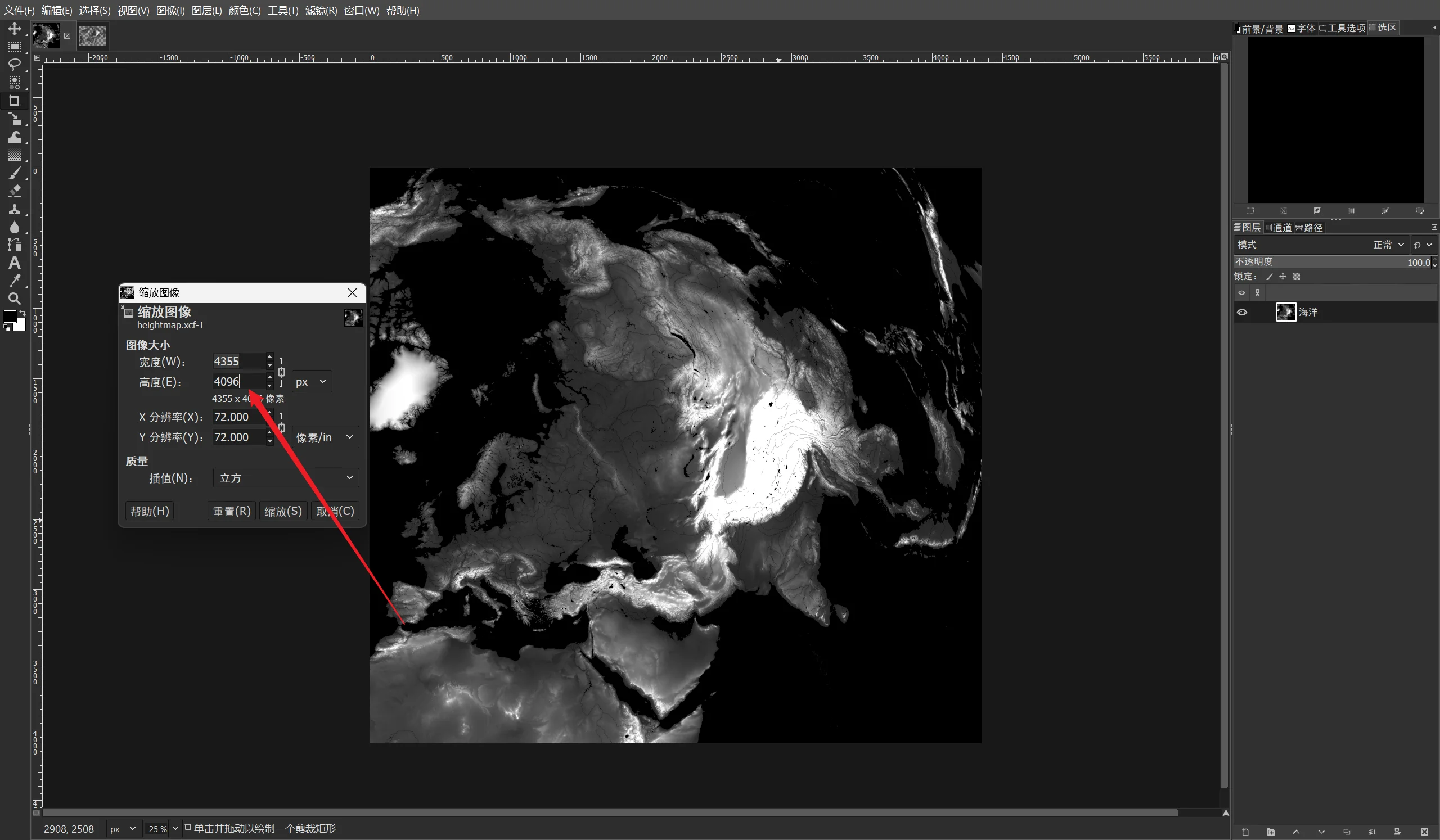

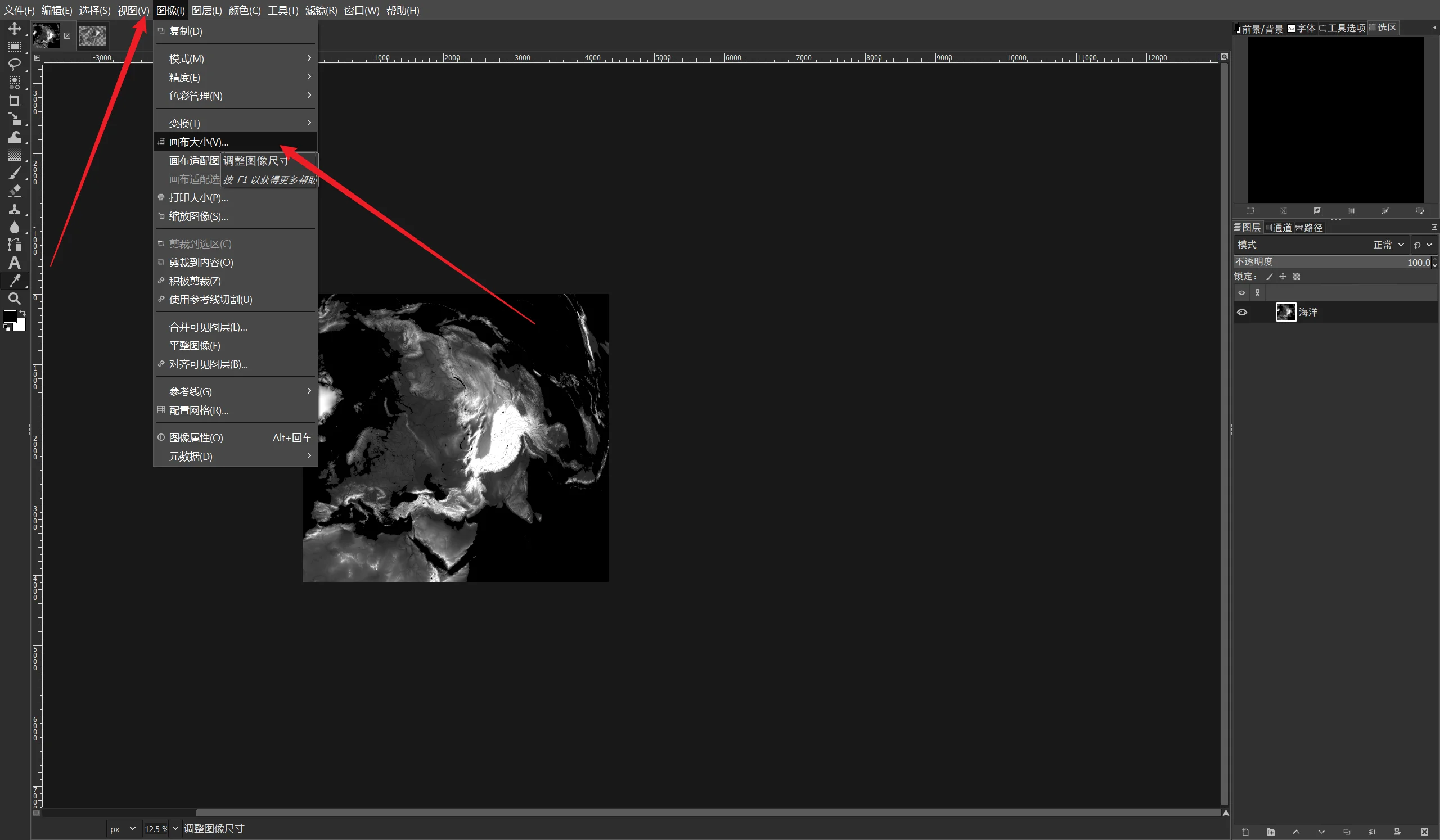

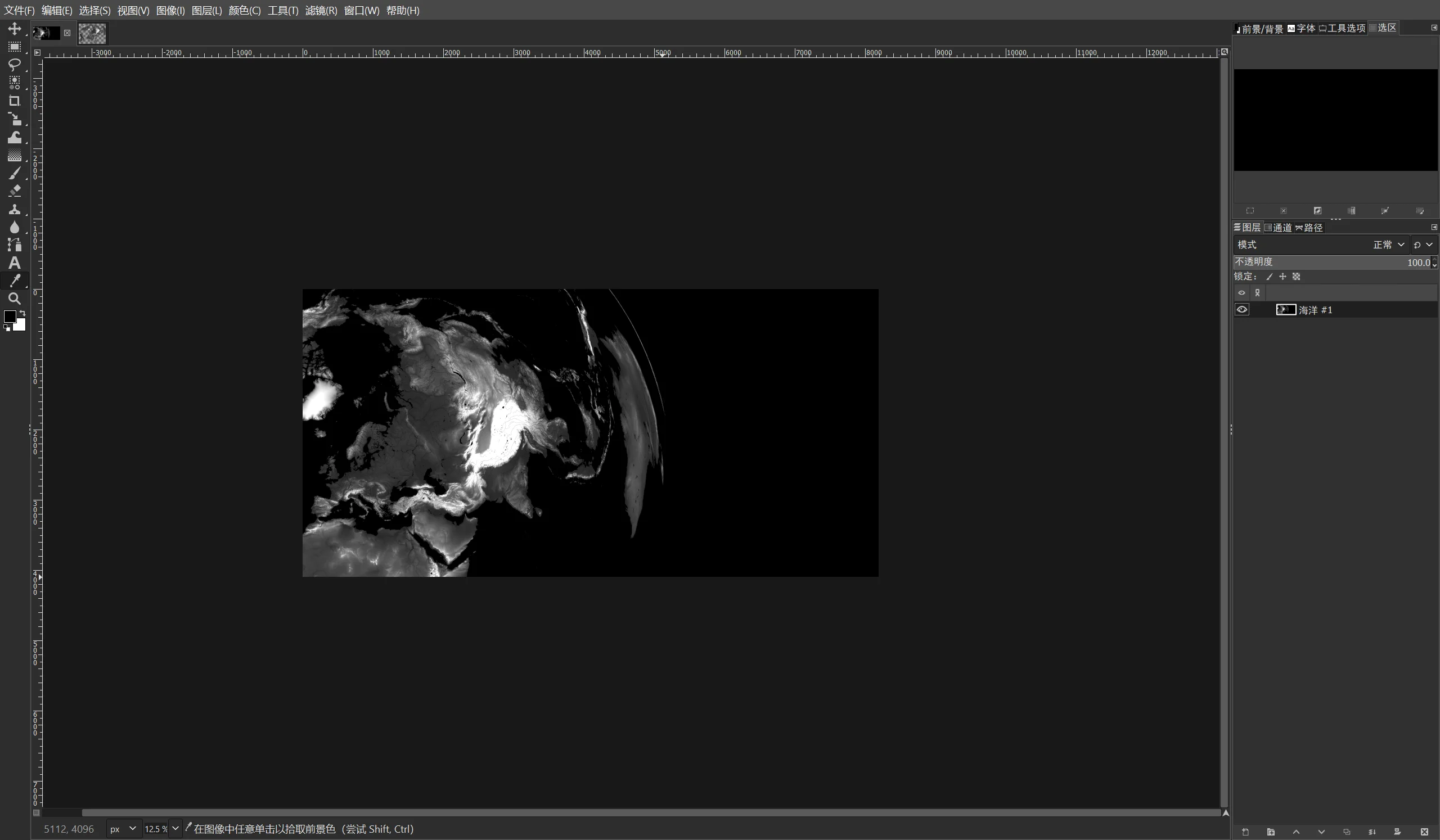

裁剪到合适的地方，然后选择 图层—>缩放图像 ，高度选择 4096 ，宽度会跟着变化，中途会有一段时间未响应，等一会就好了。选择 图像—>画布大小 ，宽度填写 8192 ，填充选择透明，然后改变大小。
新建图层，以0 0 0填充，然后合并图层

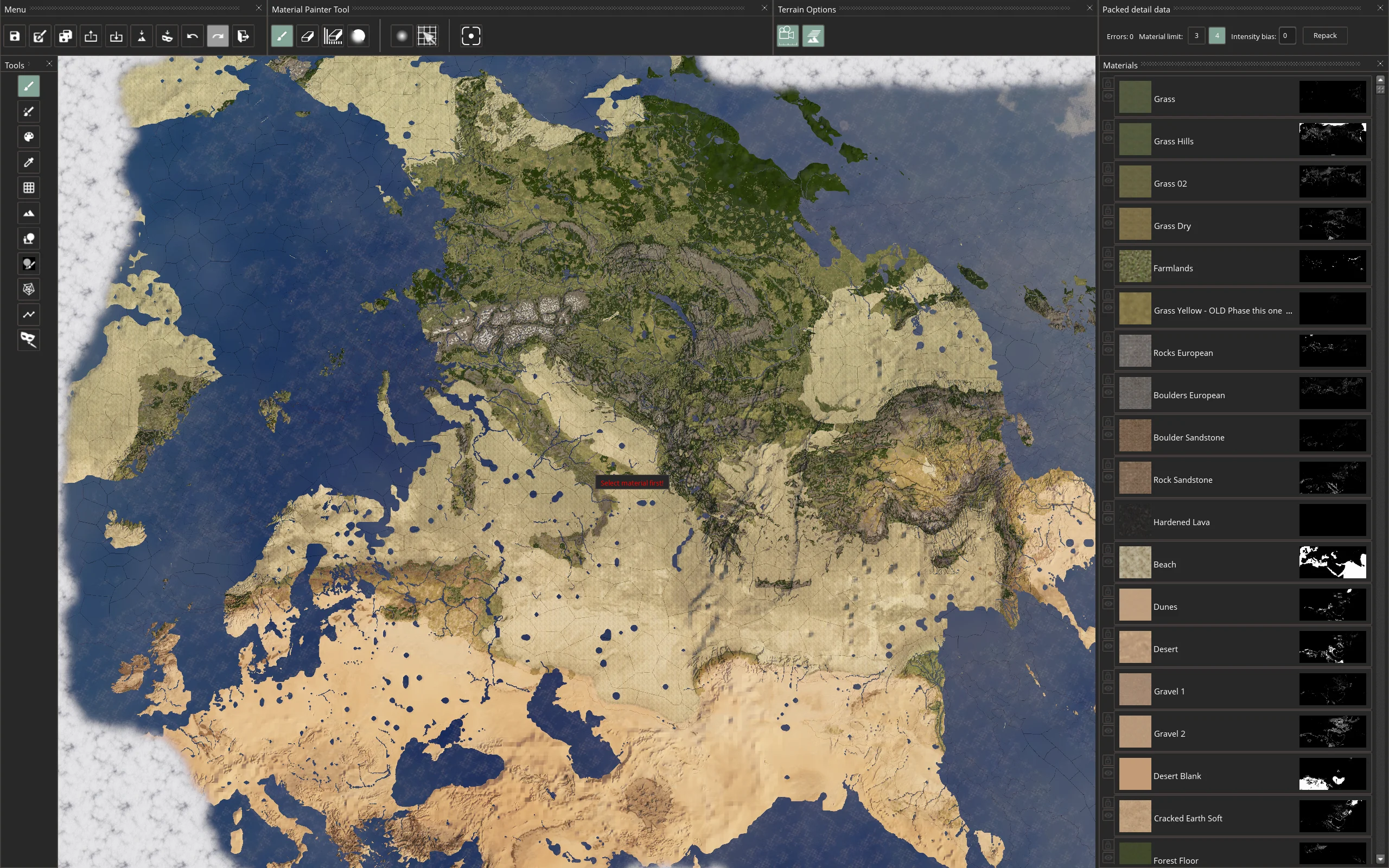

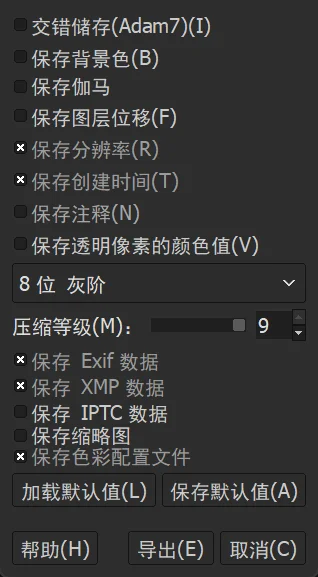

导出为 8位灰阶 ，不保存透明像素的颜色值，创建一个mod，ir启动器属性添加 -mapeditor
